Фирма Matek выпустила новую версию платы распределения питания LED & Power Hub 5 in 1 V3, которая работает как концентратор питания. Плата имеет бэки на 5V, на 12V, контроллер светодиодной подсветки, функцию поиска и сигнализатор низкого напряжения.
V3 отличается от прошлой версии медными дорожками 2oz для большей несущей способности. В этой версии BECи работают независимо друг от друга.
Особенности
1 функция: Плата разводки питания
4-слойная плата разводки питания на 4 ESC
Непрерывный ток: 20А на выход
Максимальный ток: 25А на выход (10 секунд)
2 функция:

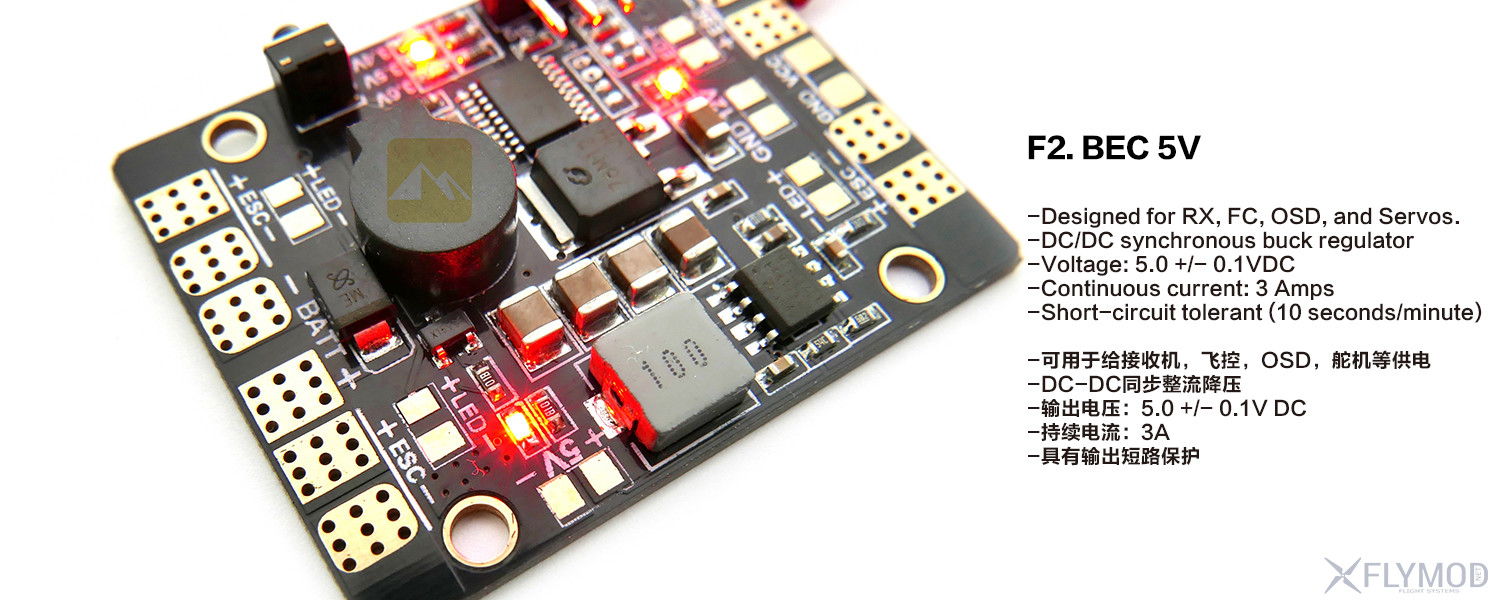

BEC 5V
Выход на 5V для приемников, контроллеров полета, OSD и т.д.
DC / DC синхронный стабилизатор с эффективностью до 95%
Напряжение: 5V
Непрерывный ток: 3A
BEC 12V
Линейный регулятор, низкий уровень помех
Выход на 12V для камер, видеопередатчиков и т.д.
Напряжение: 12V
Непрерывный ток: 500mA при 16V, 250mA при 24V
Не используйте BEC 12V для питания видеопередатчиков или подвесов при 6S
3 функция: LED-контроллер
Всего 4 пары светодиодных проводов, все светодиоды имеют одинаковый статус
Светодиодное напряжение составляет 5V
Три режима работы подсветки: постоянно, медленное ммерцание (1 Гц), быстрое мерцание (3 Гц)
4 функция: Поиск
Можно забиндить тумблер на радиоаппаратуре. Среднее положение 1400 ~ 1600 - выключено
Положение 1000 ~ 1300, включение буззера и мерцание светодиода
Положение 1700 ~ 2000, включение светодиода с постоянной работой или с мерцанием
5 функция: Cигнализатор низкого напряжения
Плата может контролировать состояние напряжения 3 ~ 6S LiPo и уведомлять световой и звуковой индикацией, когда величина достигает определенных значений (3.4V, 3.5V, 3.6V)
Бренд: MatekSKU 12210
