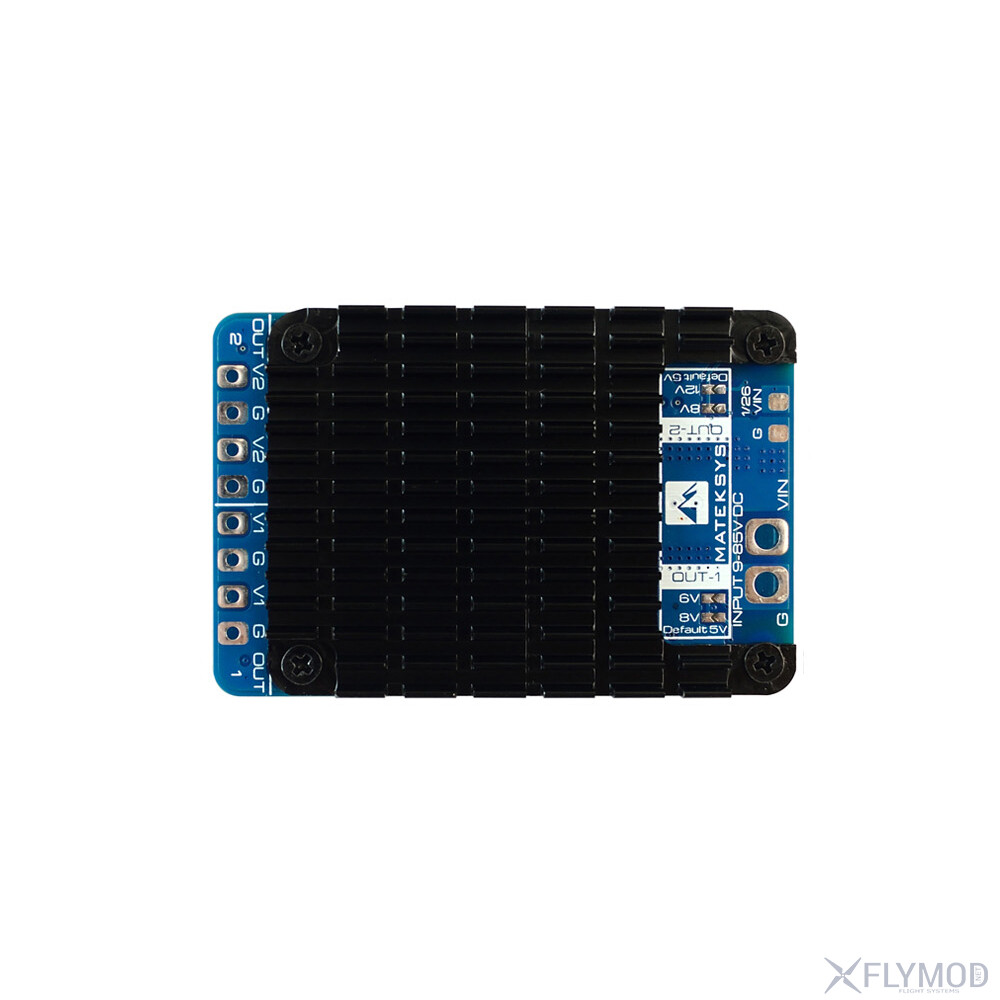

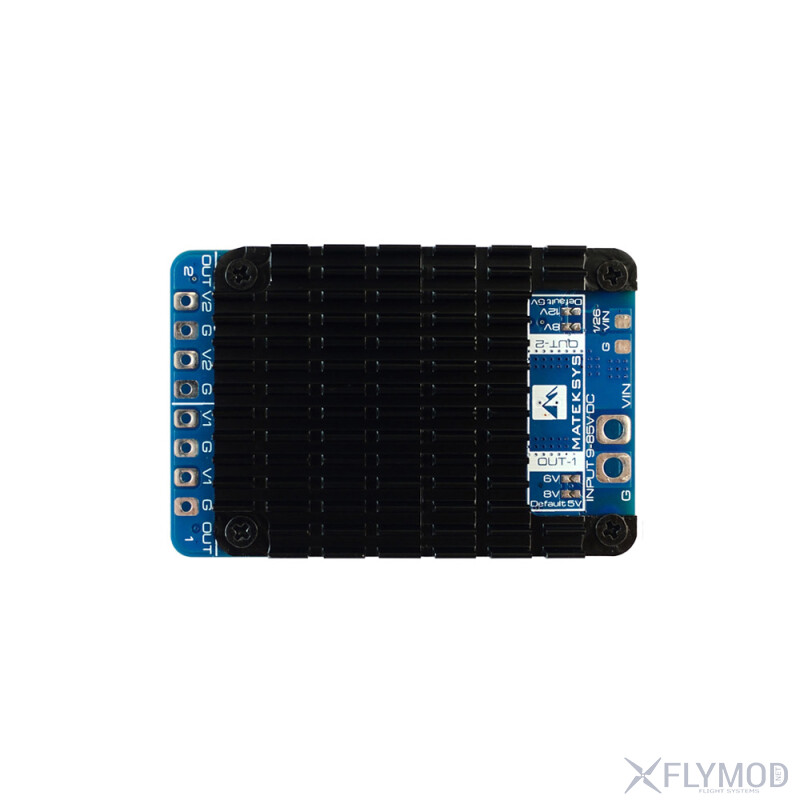

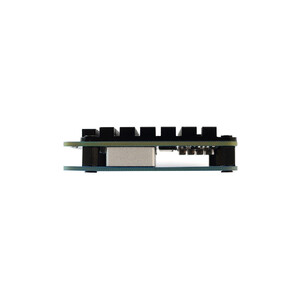

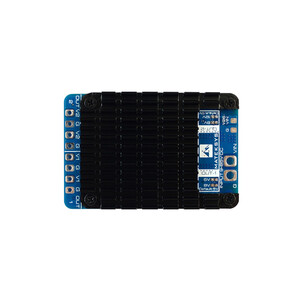

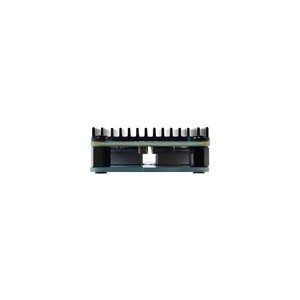

Модуль живлення Matek PM20S-2 оснащений двома незалежними DC-DC понижувальними регуляторами напруги, які працюють у широкому діапазоні вхідної напруги 9-85V (4-20S LiPo) та надають стабільне та потужне живлення з ефективністю 90-96%. Перший регулятор забезпечує варіанти вихідної напруги 5.3V/6.1V/8.1V, а другий – 5.3V/8.1V/12.2V. Обидва регулятори підтримують безперервний вихідний струм до 15A та піковий струм до 22A, а також оснащені захистом від перенапруги струмом та функцією самооновлення. Захист від перегріву запускає автоматичне відключення при досягненні температури 150℃, сприяючи безпечній та надійній роботі у будь-яких умовах.
Примітка: для безперервного вихідного струму 15A потрібна вхідна напруга ≥15V.
Особливості
Працює в діапазоні вхідної напруги 9-85V (4-20S LiPo) із TVS захистом до 85V
Має два незалежні понижувальні регулятори напруги з типовою ефективністю 90%-96%

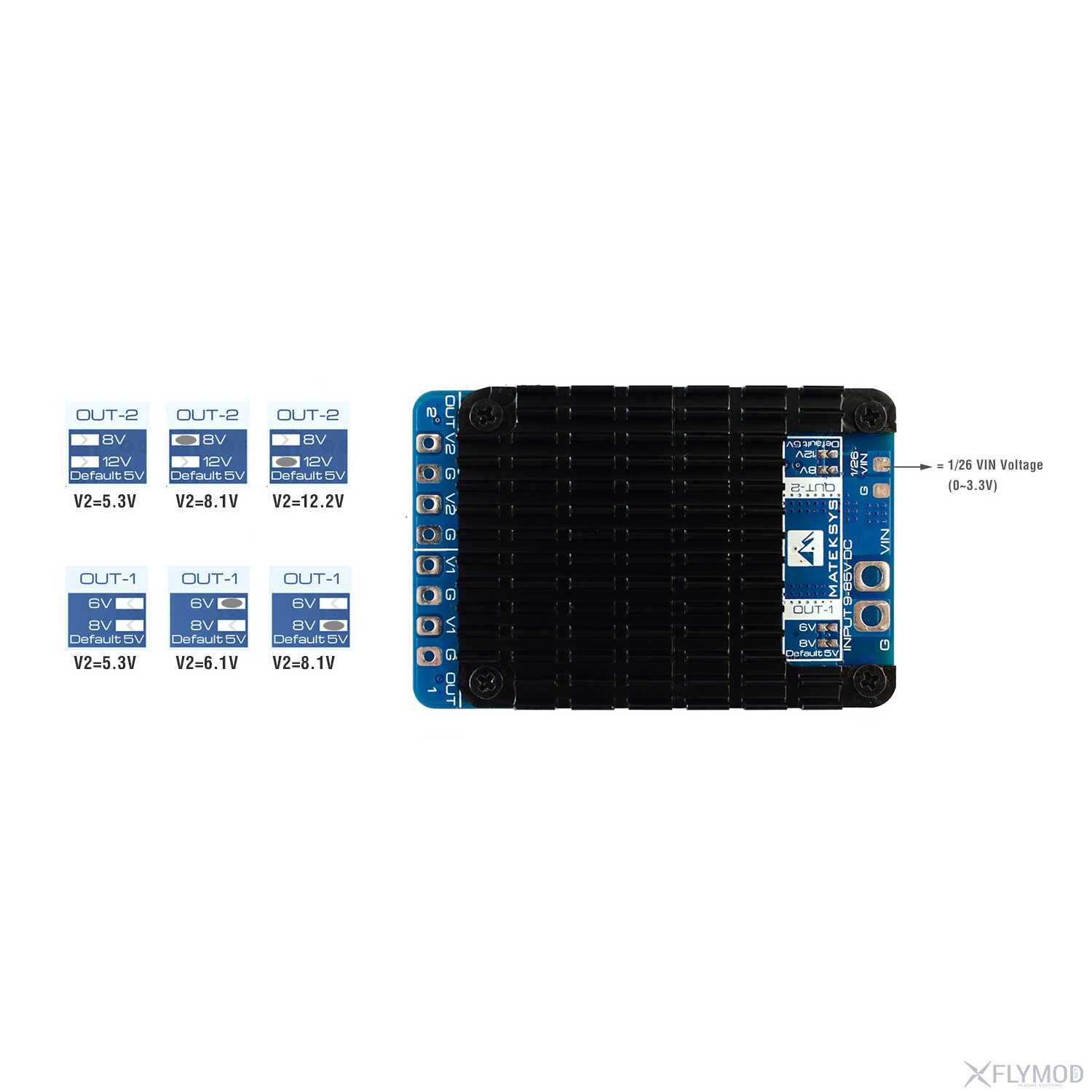

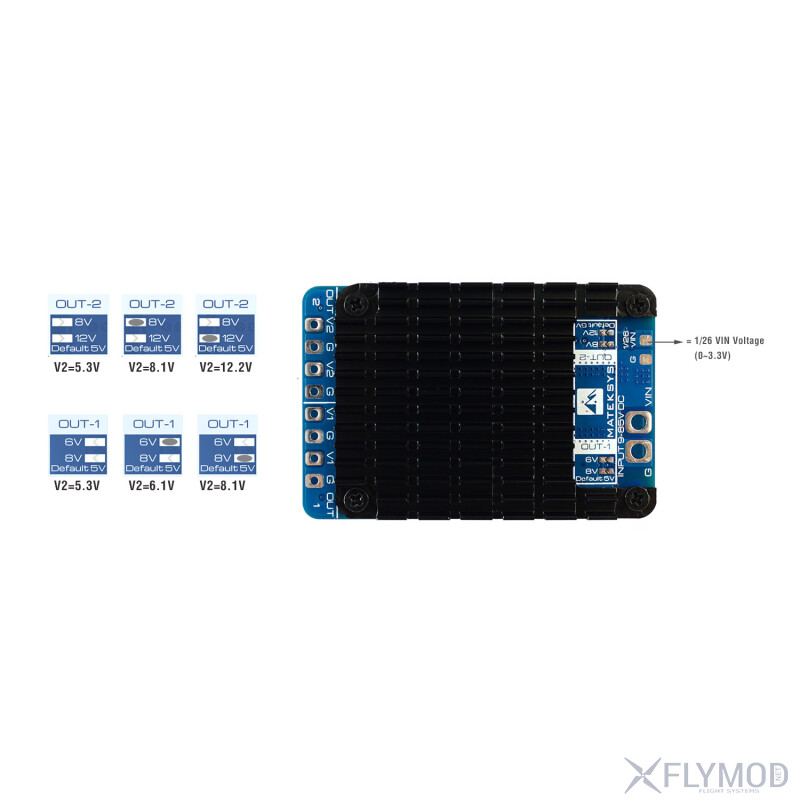

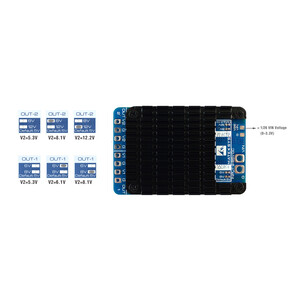

BEC1 підтримує вихідну напругу 5.3V/6.1V/8.1V, безперервний вихідний струм до 15A та піковий струм до 22A
BEC2 підтримує вихідну напругу 5.3V/8.1V/12.2V, безперервний вихідний струм до 15A та піковий струм до 22A
Багаторівневий захист забезпечує надійну роботу у складних умовах
Характеристики
Вхідна напруга: 9-85V DC (4-20S LiPo)
Вбудований подільник напруги: 1K:25K (для ADC на основі напруги 3.3V)
BEC1:
Варіанти вихідної напруги: 5.3V/6.1V/8.1V, допуск 1.5%
Ефективність синхронного стабілізатора: 90-96%
Типовий струм: безперервний 15A, піковий 22A
Пульсація: 25mV (VIN=42V, вихідна напруга 5.3V за 5A), 35mV (VIN=58V, вихідна напруга 5.3V за 15A)
Струм у режимі очікування: 10-30mA
Захист від зворотної вхідної напруги: немає
Захист від перегріву: вимкнення при 150℃
Допустиме коротке замикання: 1 секунда
Захист від перевантаження за струмом та самовідновлення: є
BEC2:
Варіанти вихідної напруги: 5.3V/8.1V/12.2V, допуск 1.5%
Ефективність синхронного стабілізатора: 90-96%
Типовий струм: безперервний 15A, піковий 22A
Пульсація: 58mV (VIN=58V, вихідна напруга 12V за 15A)
Струм у режимі очікування: 10-30mA
Захист від зворотної вхідної напруги: немає
Захист від перегріву: вимкнення при 150℃
Допустиме коротке замикання: 1 секунда
Захист від перевантаження за струмом та самовідновлення: є

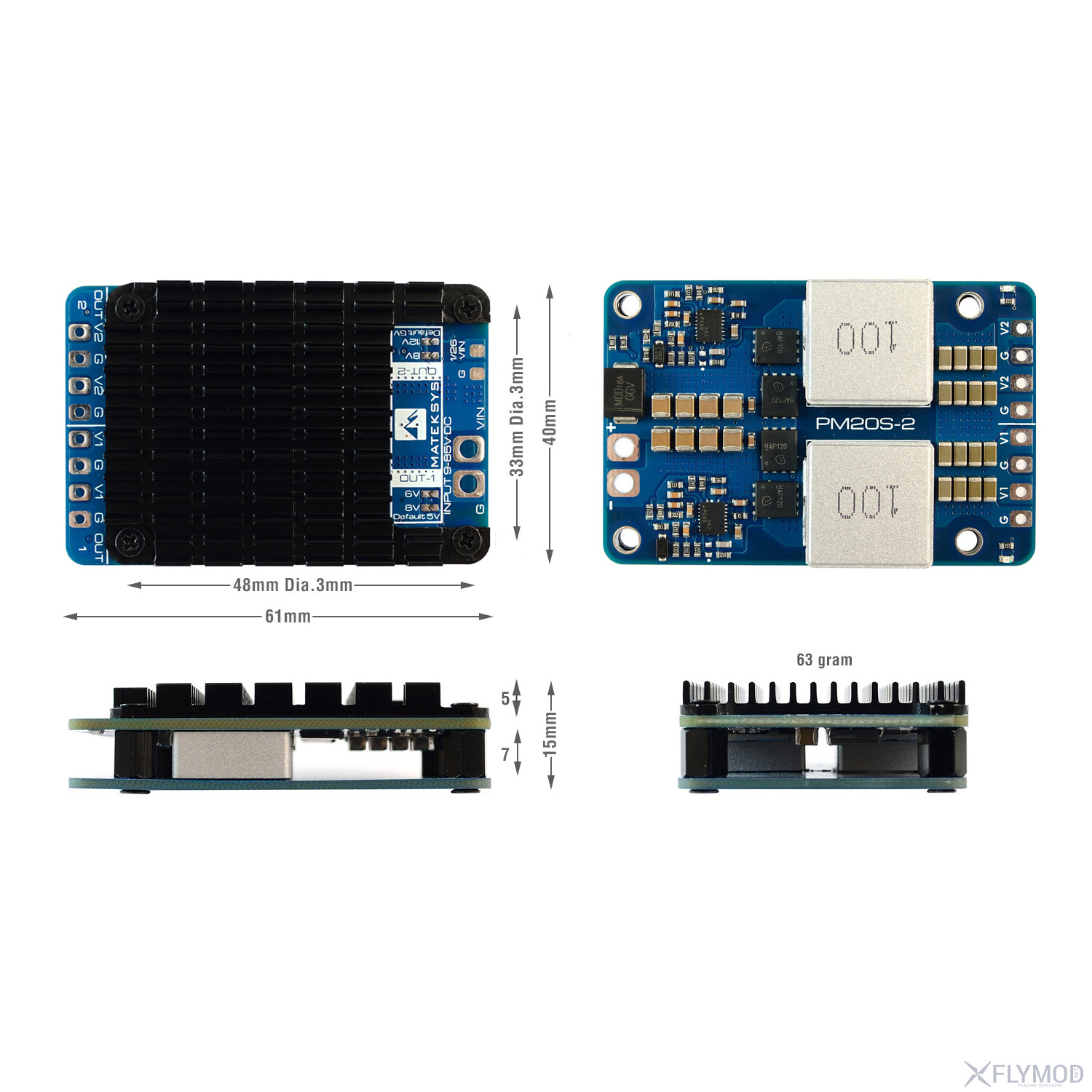

Розмір: 61*40*15г
Вага: 63г
Комплектація
1 х модуль живлення Matek PM20S-2
