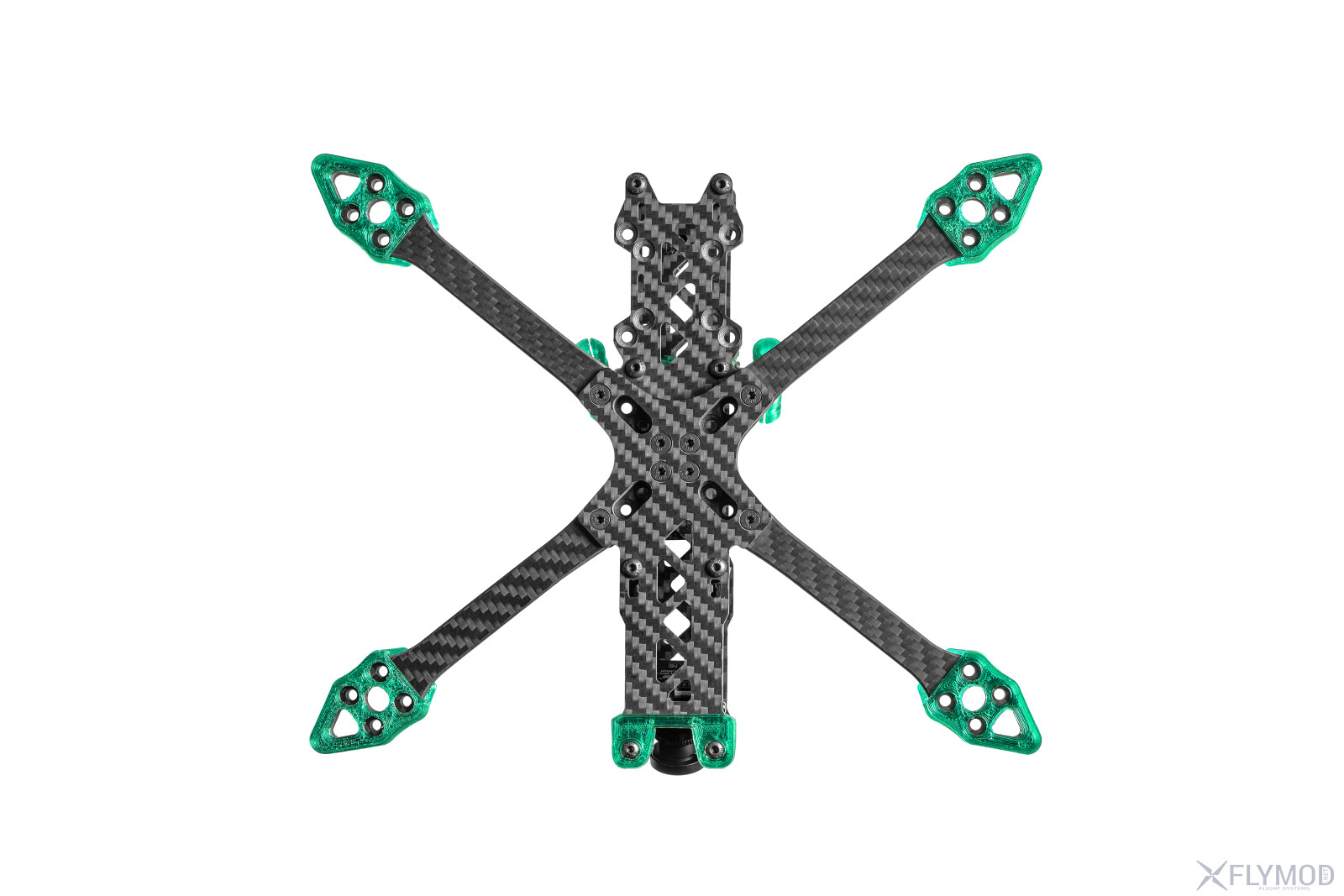

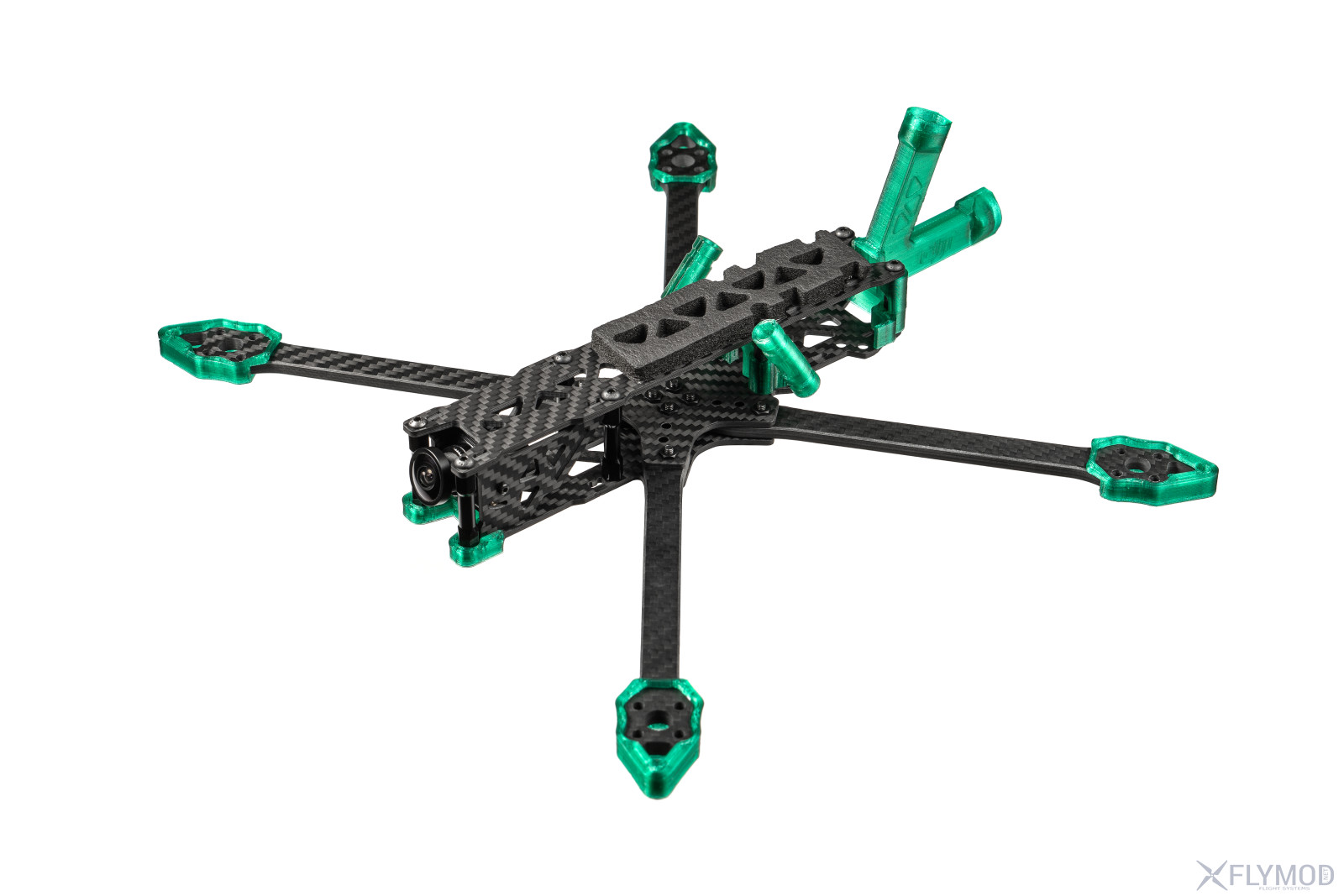

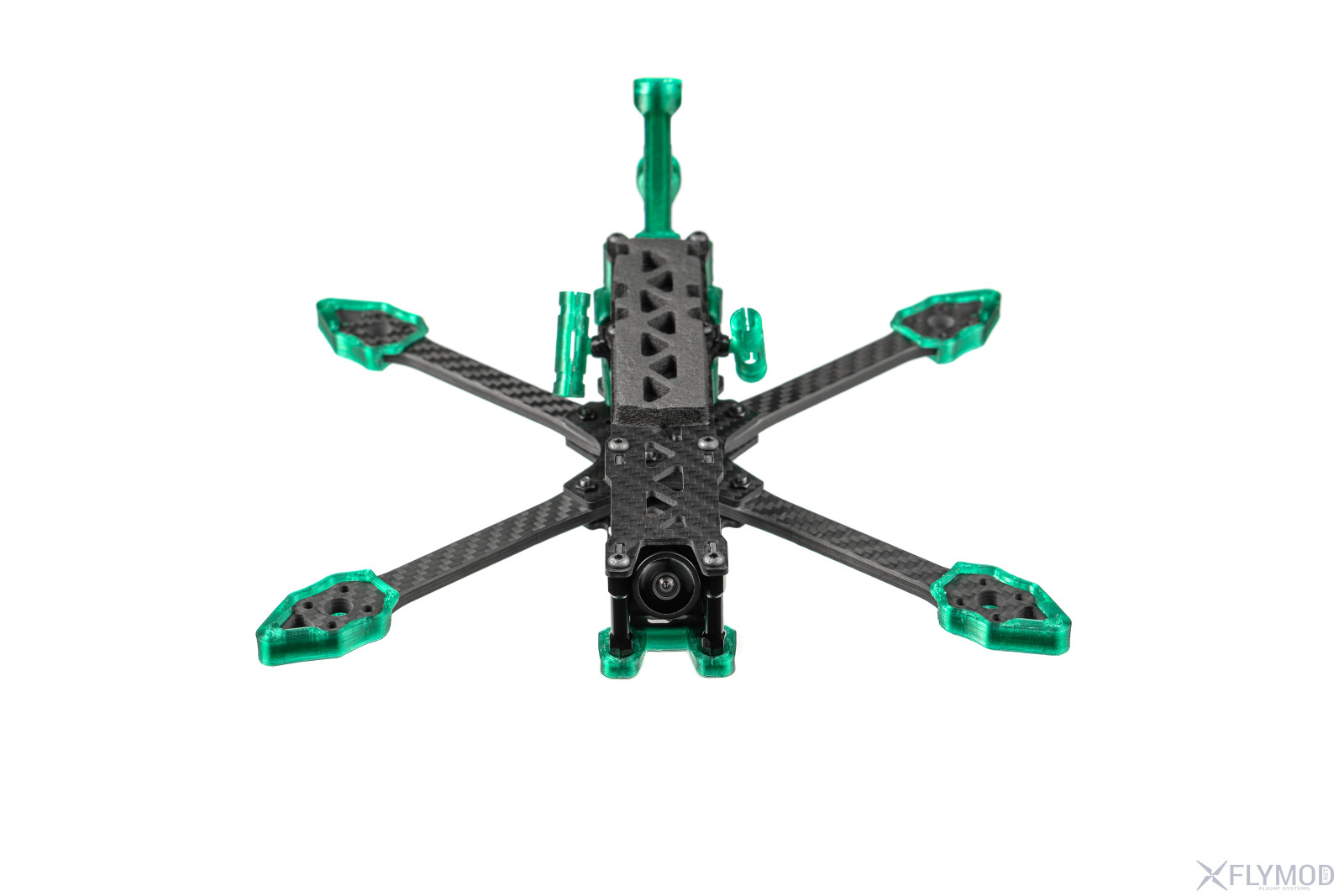

До Вашої уваги представляється професійне рішення для зйомки відео, рама від українського виробника Creation - Fury HD Cinematic. Під час розроблення було враховано досвід, ідеї та побажання FPV пілотів України та Європи.
Рама входить до лінійки Creation Freestyle рам, які мають загальні взаємозамінні промені та hotswap систему заміни променів без демонтажу електроніки. Ця властивість всієї серії дає змогу швидко і зручно замінити будь-який промінь у разі аварії або встановити промені іншого розміру під 5, 6 або 7 дюймові пропелери.
Fury HD Cinematic являє собою ультимативне рішення для професійного відеознімання. На рамі передбачено монтажні майданчики для встановлення екшн-камер типу GoPro, DJI Osmo Action в 4 різних місцях. Майданчики симетрично розташовані в передній і задній частинах рами, на верхній і нижній пластинах. Так само в башті рами є можливість одночасного встановлення двох стеків електроніки формату 20х20, 30х30, дана властивість підійде для пілотів, які використовують DJI FPV системи або спліт системи інших виробників RunCam, Foxeer, Caddx.
Рама постачається з необхідним набором аксесуарів для захисту променів і зручності монтажу антен. Аксесуари виготовлені методом 3D друку з міцного ТПУ пластику.
Карбонові деталі виготовлені з високоякісного карбону серії 12K Toray 700T, японського волокна. Для надійного кріплення елементів електроніки використовуються потаємні болти і врізні гайки типу преснат.
Примітка: стандартний колір 3D друкованих деталей emerald green (зелений). На вибір є інші кольори: вишневий, чорний, блакитний. Якщо ви хочете інший колір, вкажіть у коментарі до замовлення.
Якщо вам потрібна рам під 7-дюймові пропелери, напишіть у коментарі до замовлення.
V1.1 Оновлена версія синематик рами Усі монтажні отвори та габарити повністю сумісні з V1 версією.
Що змінено?
Додано алюмінієві шайби під потай болти, для збільшення загальної площі притиску нижньої пластини
Збільшено площу нижньої пластини для досягнення загальної жорсткості конструкції
Посилено промені в місцях найімовірніших зламів
Кріплення FPV камери: додано отвір для кріплення мікрокамер
На верхньому плейте додано отвори під липучку
На верхньому плейте в місці встановлення батареї використовуються потаємні болти з метою запобігання пошкоджень батареї під час падіння
Отвори для електроніки тепер не 30 х 30, а 30.5 х 30.5 мм - що відповідає стандарту
У задній частині рами змінено отвори 20 х 20 формату з М3 на М2, формату під потай болти
Збільшено загальну жорсткість рами
Особливості
12K карбон Toray T700 c підвищеною щільністю і фаскою по краях
Промені товщиною 5 мм, корпусні пластини товщиною 2 мм.
Швидка заміна променя (hotswap) під час використання 20 х 20 і 30.5 х 30.5 мм електроніки
Взаємозамінні промені з HD Freestyle рамою
Монтаж моторів на 4 болти
Можливість встановлення другого стека електроніки 20 х 20 або 30.5 х 30.5мм
Доступні опціонально промені під 7 дюймові пропелери
Монтажний майданчик під DJI FPV Air Unit
4 варіанти встановлення екшн-камер, симетричні монтажні майданчики спереду і ззаду рами
Пропелери не потрапляють у кадр екшн-камери (superview) аж до 12 градусів
У комплекті поставляються захисти для променів, маунти для різного типу антен
Відкриті STL файли для 3D-друку моделей кріплення екшн-камер, антен, захистів променів тощо.
Характеристики
Модель: Fury HD Cinematic
Матеріал: 12K карбон Toray T700
Розмір рами по осях моторів: 220мм
Товщина променів: 5 мм
Товщина верхньої, нижньої пластини, стійок: 2 мм
Матеріал аксесуарів: ТПУ
Монтажні отвори для контролера: 20 х 20, 30.5 х 30.5 мм
Отвори під камеру: міні 21.8×21.8мм
Отвори під мотор: 16 х 16мм, 19 х 19мм, 19 х 19мм
Вага: 108г
Комплектація
1 х рама Creation Fury HD Cinematic
1 х набір 3D деталей для кріплення DJI FPV системи (продається окремо)
licoze, Здравствуйте! юнит не соприкасается с рамой. и на моей памяти еще ниразу рама не "сгорала" от контакта с + дорожкой :) Не допускайте контакта карбона с силовыми проводами и тогда у вас все будет в порядке, это применимо для всех рам. (общие понятия безопасности)
Спасибо за ответ. Я в своей прожигал 1 см отрезок криво поставленным конденсатором, карбон превращается в пыль в том месте=) Просто я открыл stl, там фиксаторы для юнита идут в пол без какой-либо "полочки" да и на рендерах выглядит так будто юнит лежит на карбоне. В теории(по словам некоторых и на практике) при краше например может оторвать от ESC дорожку и коснуться стойки/карбона.
Правда пока писал вспомнилось решение - заземлить минус на раму.
И так, собрал, полетал - первые впечатления ниже.
Плюсы:
1)Подгонка деталей хороша, лучи плотно друг к другу стоят, жесткость в лучах топ.
2)Вибрации от моторов на этой раме на минимуме, и хорошо фильтруются.
3)Открытые STL файлы, это круто но есть нюансы.
4) lipo можно установить где хочешь, актуально если хочешь полетать и без gopro.
5) Длина рамы идеальная чтобы установить стандартный юнит и кабель был не в натяжку.
Минусы:
1) Высота стека под электронику 20 мм, с нейлоновыми стойками и из-за выпирающих врезных частей (куда болты вкручиваются под лучи) все 16мм. Если у вас ESC типо T-motorовских с радиатором - готовтесь пострадать, решилось переворотом esc, но все равно очень тесно и высокие гайки с нейлоновым кольцом не получилось вместить.
2) В комплекте нет подкладки под lipo, предполагается что прорезиненые липучки будут достаточно крепко держать, но по факту при +2 за окном они дубеют и аккумы легко вылетают, flymod сказали производитель готов выслать, пожалуй все таки воспользуюсь. К тому же, с DJI антеной нет резона вешать гоупро сзади, т.к. антена будет закрывать все, поэтому смело клеим на середину + зад подкладку. Липучки на мои CNHL прям впритык.
3) Некоторые stl косячные, бампер явно не от этой нижней пластины по толщине, антены dji в маунте не держатся, не очень глубоко сидят, 3-d печатные ножки садятся с косяками, сверху их не натянуть, а если крепить внешне - отходят от края(просто не красиво, функционально ни на что не влияет), просто защиты на лучи сидят хорошо но во всех есть косяк - не закрытое отверстие под мотором, я так понимаю идея чтобы быстро менять купол, но имхо игра не стоит свечь, потому что быстро засрутся подшипники, так не же нашел stl от стандартное проставочки для камеры, только для микро.
4) DJI камера не становится никак в передние отверстия , если прикручивать на нижние крепления(в камере) - не влазит по высоте, если вкручивать на верхние - нижний угол цепляется о стойку. На ближних(к стеку) отверстиях - пропы в кадре да и защитку лизны немного сжимает стойками и она тоже в кадре, мне на самом деле вообще на это пофиг, но кому-то может быть критично) Нет удлиненных болтов чтобы закрепить dji камеру через tpu проставки, благо остались от прошлой рамы.
licoze, Добрый день! Спасибо большое за столь развернутый отзыв! Очень приятно видеть, что наша продукция вызвала у Вас столь тщательный подход в написании фидбека! :) По пунктам:
1) Высота стека действительно не велика. Сделано в угоду низкого центра тяжести общей конструкции + сохранения жесткости рамы. Нам и пользователям удавалось сделать 3 этажа электроники, необходимо тщательно подбирать высоту неилоновых проставок.
2) Резинка под липо. Было множество тестов и в целом они показали положительный результат, 2 липучки хорошо держат батарею, но если талантливо приложиться в препятствия то я сомневаюсь, что резиновый пад удержит батарею. В любом случае мы готовы Вам отправить несколько резинок!
Вопрос второй камеры и то, что DJI антенна попадает в кадр.
Концепция установки второй камеры подразумевает под собой, что Вы можете установить ее снизу рамы! При таком расположении у Вас будет чистый кадр!
3) Stl файлы были давно уже обновлены, мы их проверили и обнаружили, что там до сих пор версии для старых рам! Связались с техподдержкой thingiverse, у них был сбой и данные восстановлены с бекапа. Приносим свои извинения, в течении дня- двух обновим опять архив STL файлов для всех рам.
4) DJI камера действительно не становится в переднее отверстие крепежа, оно рассчитано на установку микро камер, что б в кадр не попадали стойки. Пропы в кадре DJI камеры присутствуют в малой доле, но она ж курсовая, а не пишущая. В заявленной спецификации к раме указано, что пропы не попадут в кадр пишущей GoPro камеры, т.к. рама создавалась под профессиональные цели видеосъемки на gopro 6/7/8/9.
Еще раз спасибо за отзыв!
2)Да, я понимаю. Я про то что свехру сзади ее нет резона ставить и резинка под батарейку в принципе функционал не убрала бы) У меня лично уже несколько раз выскальзывала батарея при краше на ~20 км/ч. Конечно особую роль играют холода на улице, летом скорее всего этого будет хватать.
4)Ну я же говорю, мне не мешает, но может кто-то будет страдать от этого=) У меня была рама чуть длинее без пропов в кадре но из-за этого уже юнит по длине кабеля еле влазил, так что все ок.
Ниже прикрепил скрины из blackbox'а ДО фильтров, результат как по мне хороший, молодцы.
Бренд: CreationSKU 14820
