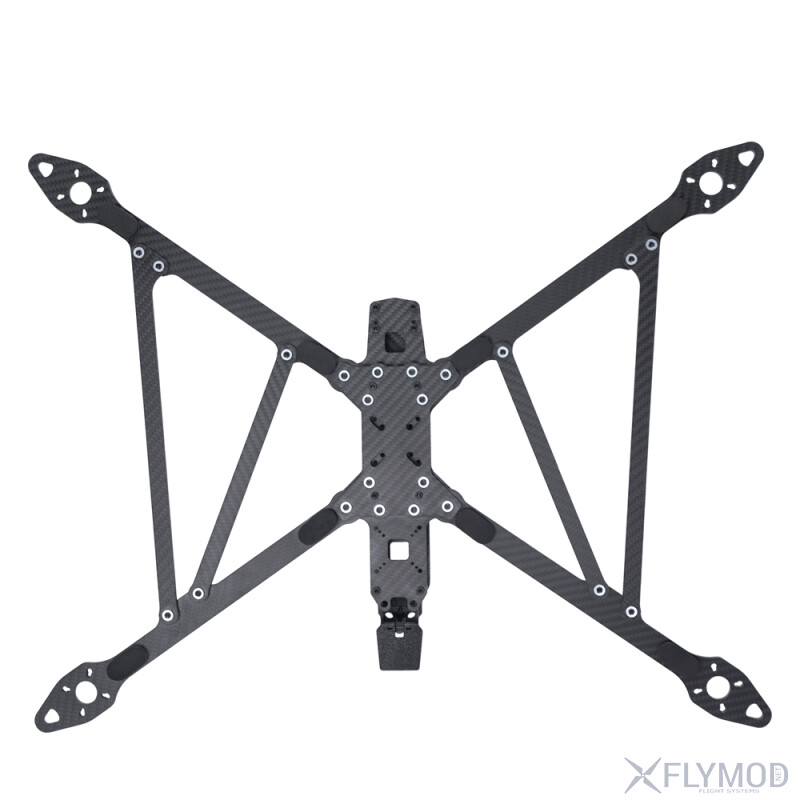

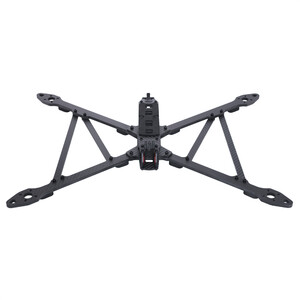

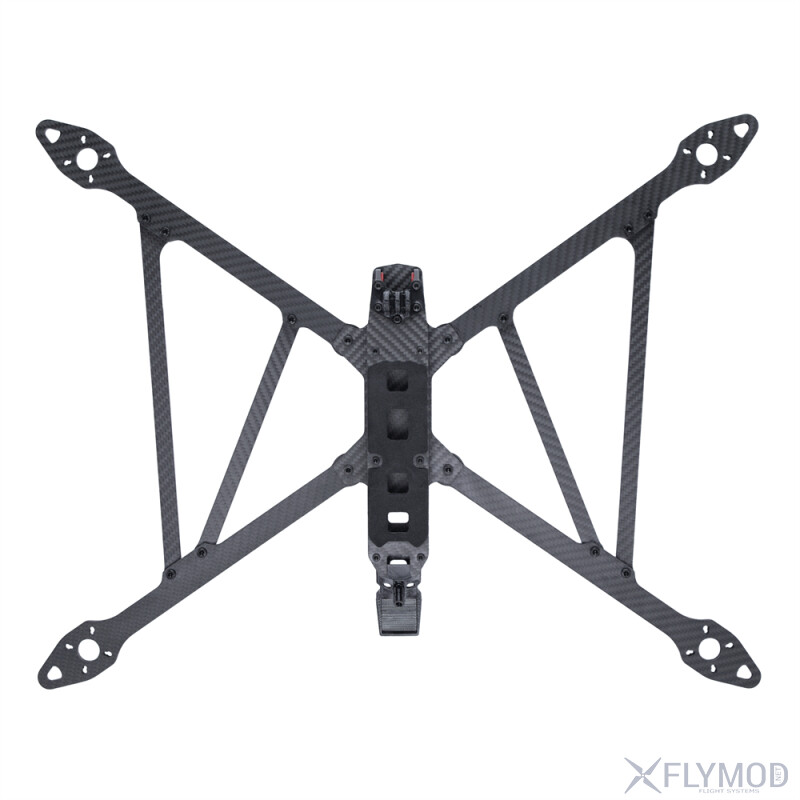

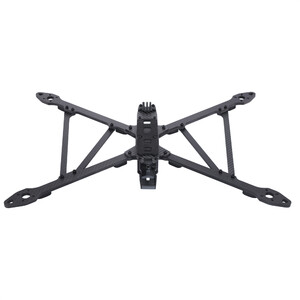

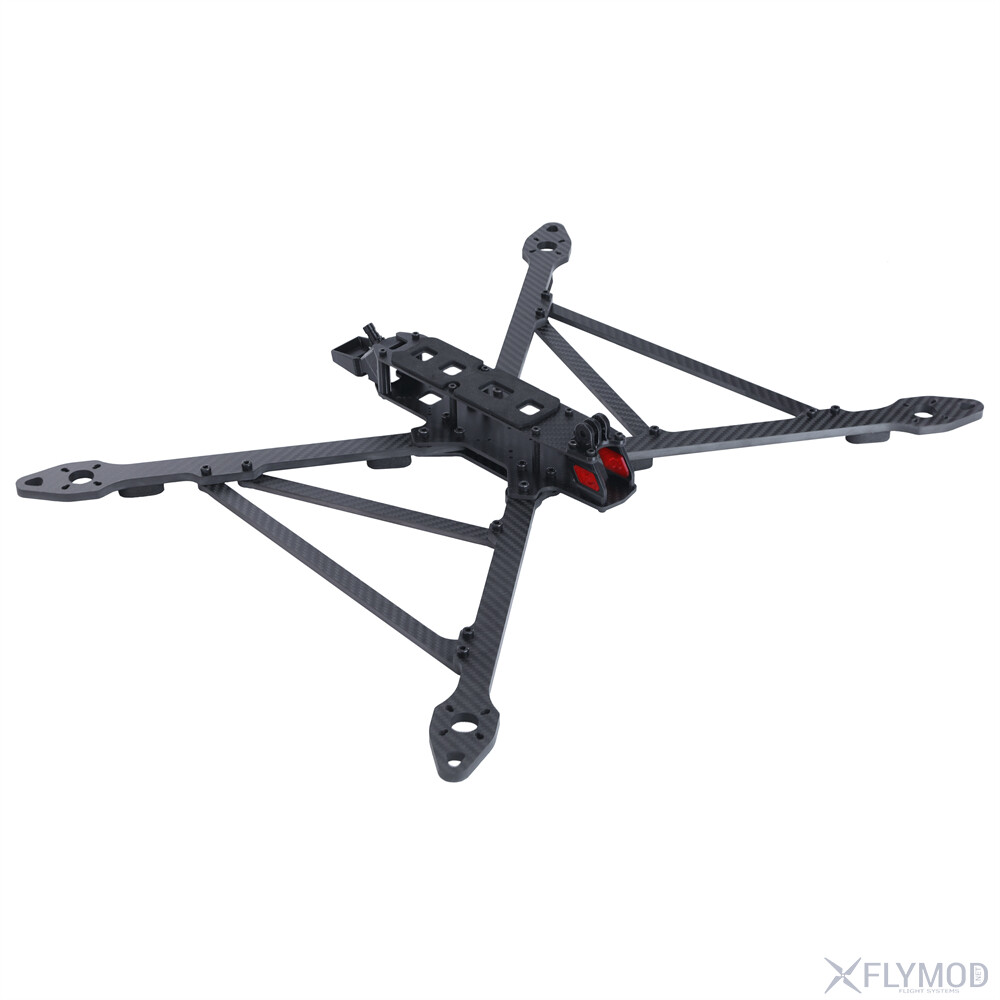

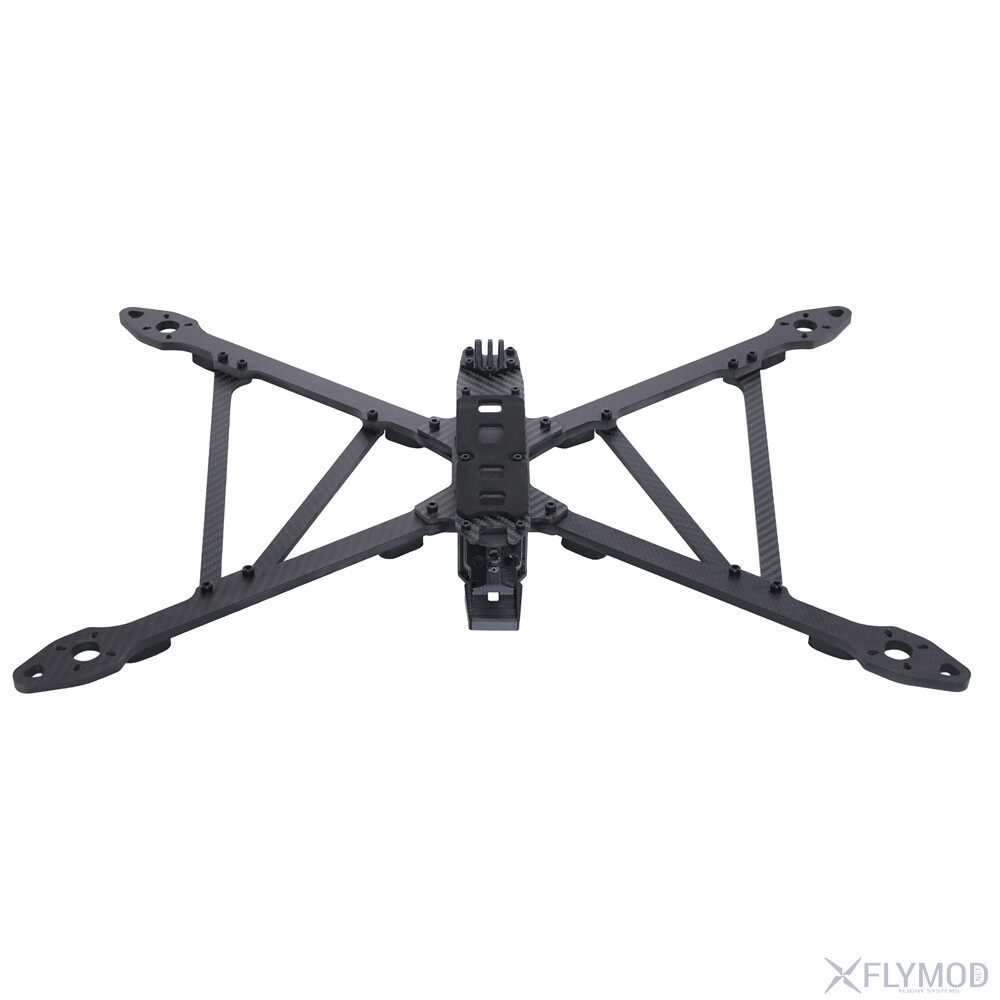

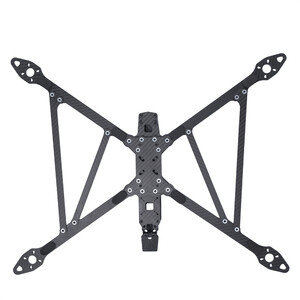

Карбонова рама APEXEV0 13" має міжосьову відстань 564мм і призначена для FPV-дронів великої дальності. Виготовлена з вуглецевого волокна 3K, конструкція поєднує жорсткість і помірну вагу, що важливо при експлуатації з навантаженням. Передбачено два варіанти складання передньої частини залежно від конфігурації камери та електроніки. Рама сумісна з модулями DJI O3 Air Unit, Vista та іншими системами передачі відео. Монтажні отвори підтримують формати 20х20мм, 25.5х25.5мм і 30.5х30.5мм, що дозволяє інтегрувати різне обладнання. У конструкції використовуються TPU-елементи, надруковані на 3D-принтері, які знижують вібрації й підвищують загальну стабільність системи.
Особливості
Виготовлена з вуглецевого волокна 3K, що забезпечує низьку вагу при високій міцності

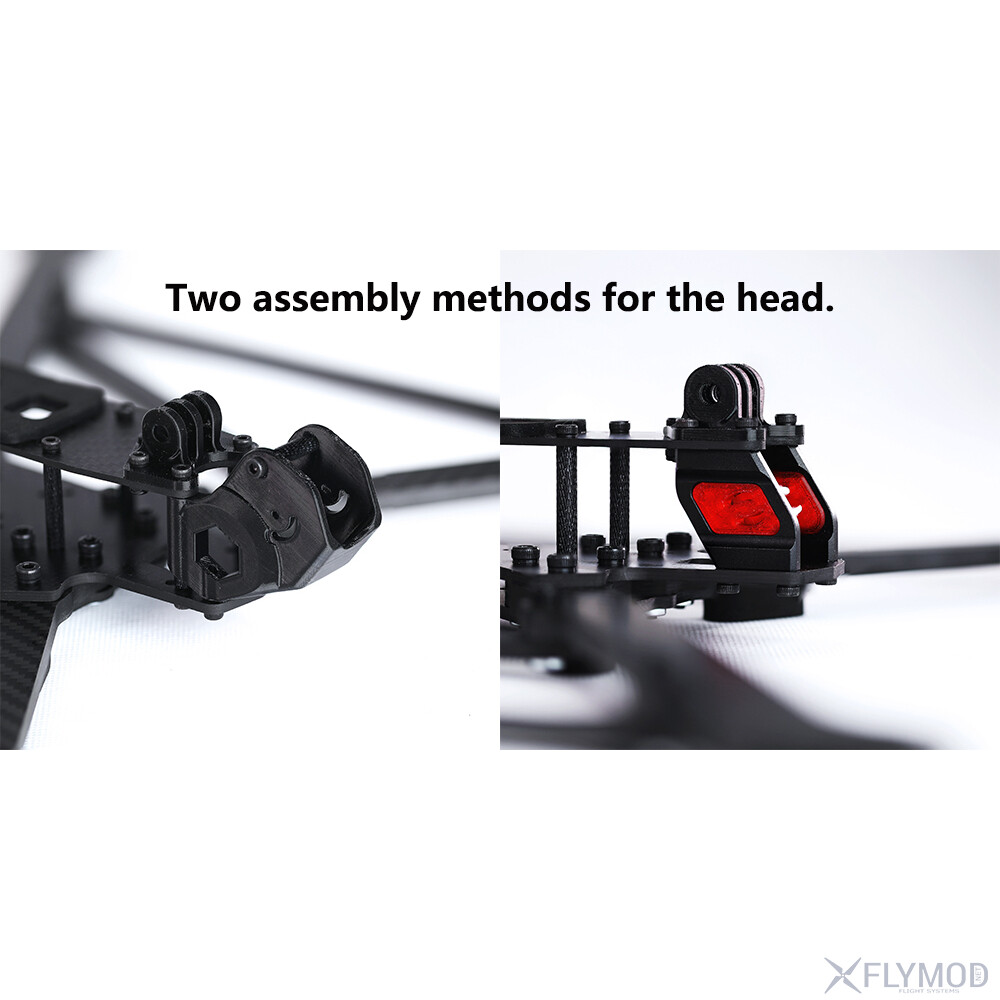

Передбачено два варіанти складання головки залежно від вимог до конфігурації
Спеціально розроблено для DJI O3 Air Unit/VISTA та інших сумісних модулів, що забезпечує легке та надійне кріплення
Підтримка кріплень із розмірами 20х20мм, 25.5х25.5мм і 30.5х30.5мм для різних типів електроніки
Використання 3D-друкованих TPU-елементів дозволяє знизити вібрації та зберегти аеродинамічні характеристики
Характеристики
Розмір рами по осях моторів: 564мм
Товщина важеля: 8мм
Верхня пластина: 2мм
Нижня пластина: 3мм
Центральна горизонтальна перемичка: 3мм
Армуючий стрижень: 4мм
Внутрішня висота: 28мм
Відстань між монтажними отворами камери: 20*19мм
Монтажні отвори для стеку: 20*20мм/30.5*30.5мм М3
Монтажні отвори для VTX: 20*20мм М2/25.5*25.5мм M2/30.5*30.5мм M3
Монтажні отвори для двигунів: 25*25мм M3/ 30*30мм M4
Алюмінієва колона: M3*28мм
Матеріал: карбонове волокно
Колір: чорний
Зовнішній розмір: 407*512*50мм
Вага: 567г
Комплектація
1 x карбонова рама APEXEV0 13 дюймів 564мм для FPV дрона
