Контроллер полета AKK F4SD с OSD, барометром, SD картой и BEC 5V

Цена:25.99 Цена в UAH:1039грн
Архивный товар

Данный товар больше не поставляется

Опис

Контроллер полета AKK F4SD со встроенным OSD, барометром, датчиком тока, гироскопом MPU6000, слотом для SD карты и беком на 5V.

Особенности

Харатеристики

Файлы

Фотографии

Контроллер полета AKK F4SD с OSD  барометром  SD картой и BEC 5V fc flight controller omnibusКонтроллер полета AKK F4SD с OSD  барометром  SD картой и BEC 5V fc flight controller omnibusКонтроллер полета AKK F4SD с OSD  барометром  SD картой и BEC 5V fc flight controller omnibusКонтроллер полета AKK F4SD с OSD  барометром  SD картой и BEC 5V fc flight controller omnibusКонтроллер полета AKK F4SD с OSD  барометром  SD картой и BEC 5V fc flight controller omnibusКонтроллер полета AKK F4SD с OSD  барометром  SD картой и BEC 5V fc flight controller omnibusКонтроллер полета AKK F4SD с OSD  барометром  SD картой и BEC 5V fc flight controller omnibusКонтроллер полета akk f4sd с osd  барометром  sd картой и bec 5v fc flight controller omnibus

Отзывы и обсуждения

  • redray2 Авг 2018, 01:36
    все разъемы JST-SH 1.0 мм?
  • it_was2 Авг 2018, 10:52
    redray, Да, все разъемы JST-SH 1.0 мм https://flymod.net/item/jst_sh_10_mm
  • redray2 Авг 2018, 12:22
    it_was, тот что возле usb порта, 3контактный, на приемник, выглядит немного больше чем JST-SH 1.0 мм - у вас нет таких?
  • flewerty2 Авг 2018, 12:32
    redray, Таких нет разъемов. Он здесь используется для подключение Спектрум приемников, что довольно редко делают. Можно снять и напрямую подпаять.
  • adviser10 Авг 2018, 19:35

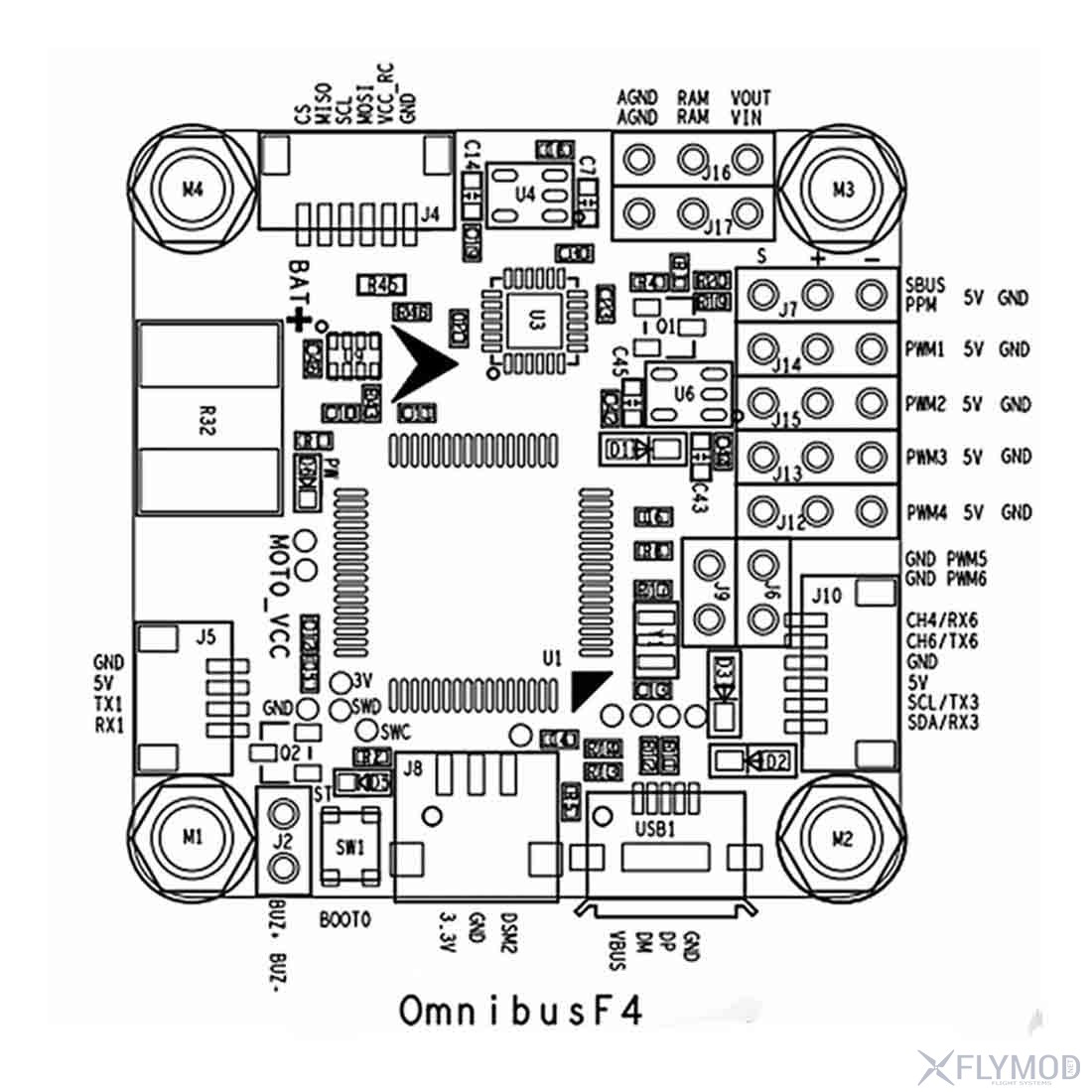

    при первом включении с ESC пошел дым с платы, под микроскопом увидел что сгорел пятиногий чип расположен возле ноги PWM2 на схеме обозначен как U6, за что он отвечает? будет ли работать плата без него или необходима замена?
  • g40a10 Авг 2018, 22:58
    adviser, то стабилизатор питания микрухи osd и если с него пошол дым то сгорел не только он и сгореть он мог только если вместо 5 вольт пришло питание с батареии, так что вероятней всего там выгорело пол платы, что-то не туда подключили.
  • sashokc12 Авг 2018, 14:30
    Даа... Подключил по USB к ПК, прошил. Подключил акум, отвалился компорт. Теперь не определяется по ЮСБ и + не работает встроенный бек.
    Контроллер говенцо, не советую. Жалко денег. DFU тоже не работает. ЗА ЧТО??? НЕ ТОРГУЙТЕ ТАКОЙ ПАРАШОЙ. ВЫ ЖЕ НОРМАЛЬНЫЙ МАГАЗИН? ЧТО теперь делать? Опять копить денег на очередное г...?
  • g40a12 Авг 2018, 16:15
    sashokc, а может дело все таки не в контролере а в кривом подключении?
    Я на этом контролере уже собирал коптеры и все нормально с беком и с портом, похоже что подали напряжение с батареи на 5В.
  • sashokc12 Авг 2018, 20:59
    g40a, К сожалению, + - местами не перепутал. Да и как можно напутать?
    Подписано же BAT+
    Да и по отдельности работало нормально. Пока вместе не подключил и батарею и USB. Просто БРАК платы и все.
    Вот человек рассказывает про такие платы. Жалко раньше видос не увидел.
  • g40a12 Авг 2018, 22:25
    sashokc, точно брак другого быть не может, нам один человек прислал когда-то целый пакован разных горелых контролеров(купленых где попало), большинство спаленых при подключении по юзб по его словам, тоже все брак наверное. Чаще всего так палят подключая конекторами все подряд не проверив распиновку и оно всеравно горит даже без одновременного подключения юзб и батареии.

    С подобными вопросами нужно писать сразу в сервис, с точным описанием что как и куда было подключено а не в коментарии.
  • adviser13 Авг 2018, 15:46
    g40a, подключил все туда куда надо было. просто питание на плату не подавал отдельно, а запитовал от ESC по опыту с другого контроллера.после этого обрезал провода с регуляторов 5В и подал питание с аккума. все заработало. FPV у меня пока что нет но планировал. плохо если он не заработает.
    и вопрос по стресс тесту. у меня коптер упал примерно с метров 30-40. есть шанс что плата заработает после этого?
  • g40a13 Авг 2018, 15:54
    adviser, всякое бывает, пишите в сервис.
  • adviser20 Авг 2018, 13:16
    скажите пожалуйста как смотреть логи? прошивка CleanFlight, настроил логирование на карточку, файлы пишутся на карту, но при открытии в CleanFlight BlackBox пишет что файл не правильного формата или поврежден.
  • adviser28 Авг 2018, 13:05
    g40a, По поводу стабилизатора U6, я понял в чем была проблема. Оказывается на пины PWM нельзя подавать питания с BEC ESC(https://www.youtube.com/watch?v=d2yRSgwYIuk&feature=youtu.be&t=405 ), это выходы для сервоприводов. Как следствие стабилизатор подымел но на нем есть выход 5В. а на входе OSD микрухи всего 2.4в. и соотвественно сигнала на видеопередатчик - нет.
  • Александр РАдько12 Сен 2018, 09:22
    Нормальный полётник .Вот схема подключения более понятная https://www.rcgroups.com/forums/showthread.php?2754926-Omnibus-F4-AIO/page25
  • Александр РАдько13 Сен 2018, 21:31
    И забыл ещё добавить если хотите подключить по этой схеме надо с обратной стороны спаять перемычку 5V и rav .на оф сайте в инструкции эта информация есть подробние
  • adviser23 Сен 2018, 13:57
    Подскажите пожалуйста, после падения квадрик неадекватно себя ведет. на yaw -вправо подгазовывает а влево тормозит. и сам газ странно работает. По ЮСБ вижу что аппаратуру понимает правильно
  • g40a23 Сен 2018, 14:09
    adviser, проблемы с каким-то мотором/регулятором.
  • adviser23 Сен 2018, 14:30
    g40a, точно нет, все поменяно но новое, полетник остался. он почему то складывает yaw throttle и отдает на моторы сумму.
  • adviser23 Сен 2018, 14:35
    для наглядности записал видео https://photos.app.goo.gl/z9RTRvgwxFofpMr79
  • g40a23 Сен 2018, 15:40
    adviser, тогда непонятно, плата нормально закрплена, прошивка настроики другие, порядок моторов и направление вращеня правильные? Если бы были проблемы с гироскопом их бы было видно в конфигураторе при наклонах квадрокоптера. При арминге контролер роздает обороты по положению гироскопа и если он не двигается в нужную сторону он розганяет до упора или останавливает моторы, потому обороты без пропелеров ниочем не говорят.
  • Влад Буханевич23 Май 2019, 00:50
    К меня есть регулятор speedix 35A 4in1 Blheli32, и из него первым пином выходит “Current” куда его паять на этой плате? Также старый омнибус был запитан через 5в на площадке pwm и судя по комментариям этого делать не стоит даже с учетом что на bat+ питание подаваться не будет? В мануале в самом низу данный метод возможен.
  • flewerty23 Май 2019, 10:56
    Влад Буханевич, Данный контроллер запитывается напрямую от батареи, зачем вам питать его от 5в? если предусмотрено питание напрямую от аккумулятора, просто подключите по схеме. Так же чтобы работал датчик тока, который установлен в самом контроллере плюсовой провод питания от батареи нужно пропустить через плату полетного контроллера как на схеме, отдельного контакта выведенного под внешний датчик тока здесь нет, или нужно по схеме выискивать этот контакт на компонентах. По схеме на картинках так же можно подключить регуляторы 4в1 используя встроенный датчик тока на контроллере пропустив питание через полетник и дальше уже подав плюсовой провод общий на регулятор..
  • Влад Буханевич23 Май 2019, 14:13
    А можно ведь переназначить мотор №5 на current sensor и брать значения на ОСД с регулятора?

    resource motor 5 none
    resource add_curr a1
    save
  • flewerty23 Май 2019, 14:15
    Влад Буханевич, Думаю можно, смотря какой потенциал выдается на сигнале сенсора тока. Калибровать придется скорее всего точно.
  • Влад Буханевич23 Май 2019, 14:49
    Ок - будем пробовать
  • docg19 Ноя 2019, 22:26
    Возможно ли подключить обычные регуляторы (не 4 в 1)? Если да, то как именно?
  • flewerty20 Ноя 2019, 14:13
    docg, Технически никакой разницы нет в регуляторах и подключении что 4в1 что одинарные. На картинке выше в комментариях показано подключение отдельными проводами каждого канала регулятора.
  • docg20 Ноя 2019, 20:42
    Ага, понял. Наконец то нашёл видео как правильно подключать его. Пк уже едет, так что буду пробовать
  • troll18 Дек 2019, 16:02
    Норм польотник. Можна ставити Inav та Ardupilot
  • docg17 Янв 2020, 23:22
    Сегодня приехал модуль https://flymod.net/item/radiolink_ts100_gps GPS заработал, а компас никак не хочет. Подключал в J10. TX6 RX6 - данные с GPS, TX3 RX3 - компас. Всё ж ведь по схеме подключено
  • docg18 Янв 2020, 01:49
    Нашёл в интернете ответ. К SCL и SDA надо подать 3.3v через резисторы.. Я то смогу припаять два по 0805, но нельзя ли это решить без пайки?
  • flewerty18 Янв 2020, 09:41
    docg, Так как тут на полетнике i2c шина совмещенная с серийным портом, то для корректной работы нужны подтягивающие резисторы на 3.3в номиналом 2.2к, необязательно мини, можно любых размеров что найдёте. На полетнике 3.3в должны быть.
    информация со схемой https://github.com/iNavFlight/inav/issues/1877
    Что-бы правильно работало то только так, если без то пишут что можно в консоли занизить частоту i2c шины, но работать будет нестабильно.
  • docg18 Янв 2020, 22:05
    Игорь Олишевский, Перепрошил под inav. Всё заработало когда перекинул все по разным портам и заработало. Но рано я обрадовался. Как только включил пульт и приемник законнектился, так компас сразу же отключился
  • docg18 Янв 2020, 22:06
    Фото из процесса
  • pilot26 Апр 2020, 03:37
    Замучился подключать rbg ленту, всё ни как. Может кто знает как завести её? Нашёл такую информацию но не помогает.
    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

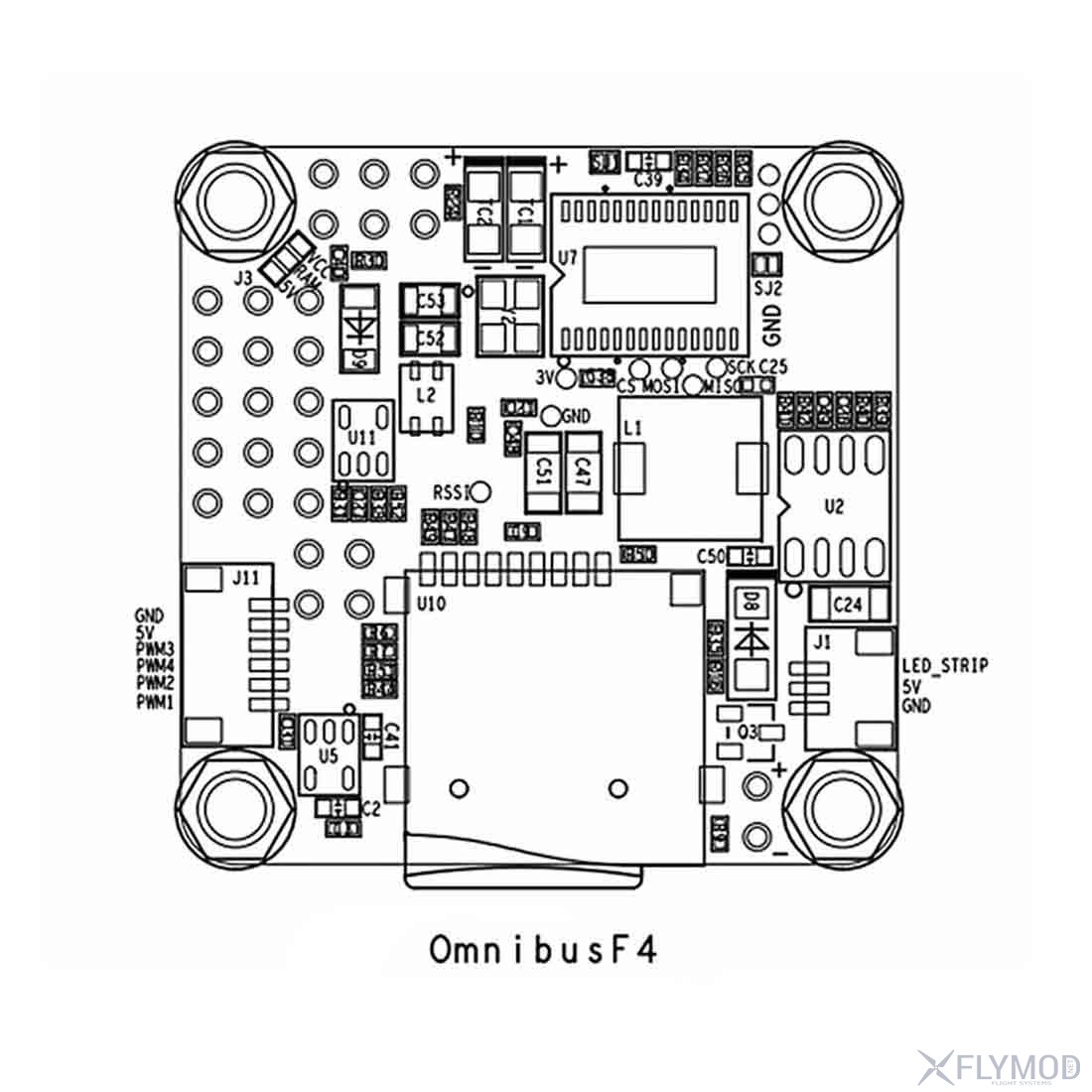

    Для Led Strip питание (GND, +5V) взял со штатного разъёма J1 для LED Strip, а сигнальный взял с PWM5 (порт A01 контроллера), команда "resource LED_STRIP 1 A01" в Betaflight. После этого LedStrip заработал.
    --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
    Пробовал стандартный LED_STRIP, а также PWM5 и PWM6 не хочет работать.
