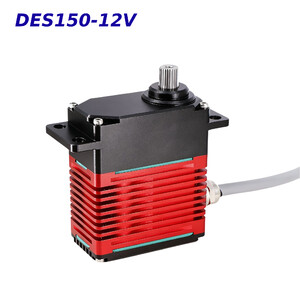

Цифровий сервопривід DSServo DES150-12V/DES150-24V з металевим редуктором створений для роботи в умовах максимальних навантажень, що потребують граничної потужності та ефективності, надаючи номінальний крутний момент до 125кг·см. Виготовляється у двох версіях, DES-150-12V та DES-150-24V, призначених для роботи з напругою 8.4-16.8V та 16.8-33.6V відповідно. Підтримка високої напруги гарантує стабільну віддачу потужності під час безперервної роботи та при виконанні складних рухів із робочим кутом 200°, при цьому забезпечуючи моментальний відгук на сигнали зі швидкістю до 0.16сек/60°. Спеціально розроблені для роботи в екстремальних обставинах суцільнометалевий корпус та якісні компоненти редуктора сприяють максимальній надійності та довговічності, а клас захисту IP67 дозволяє використовувати цей пристрій у складних умовах. Він ідеально підійде для важких та вимогливих робіт у радіокерованих проєктах та системах автоматизації, виконуючи навіть найменші команди з високою точністю за допомогою цифрового керування.
Особливості
Призначений для вимогливої роботи при максимальних навантаженнях, забезпечуючи номінальний крутний момент до 125кг·см
Дві моделі DES-150-12V та DES-150-24V підтримують напругу 8.4-16.8V та 16.8-33.6V відповідно
Стабільна віддача потужності під час виконання складних рухів з максимальним кутом обертання 200°
Миттєвий відгук на сигнали з робочою швидкістю до 0.16сек/60° без навантаження
Суцільнометалевий корпус із захистом IP67 гарантує довговічну та надійну роботу навіть в екстремальних умовах
Характеристики
Робоча напруга:
DES150-12V: 8.4-16.8V
DES150-24V: 16.8-33.6V
Швидкість роботи (без навантаження):
DES150-12V:
0.22сек/60° при 8.4V
0.19сек/60° при 12V
0.16сек/60° при 16.8V
DES150-24V:
0.22сек/60° при 16.8V
0.19сек/60° при 24V
0.16сек/60° при 33.6V
Максимальний крутний момент (при заблокованому положенні):
DES-50-12V:
250кг·cм при 8.4V
350кг·cм при 12V
420кг·cм при 16.8V
DES150-24V:
250кг·cм при 16.8V
350кг·cм при 24V
420кг·cм при 33.6V
Номінальний крутний момент:
DES150-12V:
95кг·cм при 8.4V
115кг·cм при 12V
125кг·cм при 16.8V
DES150-24V:
95кг·cм при 16.8V
115кг·cм при 24V
125кг·cм при 33.6V
Максимальний струм (при заблокованому положенні):
DES150-12V:
7.5A при 8.4V
10.5A при 12V
14.5A при 16.8V
DES150-24V:
4.5A при 16.8V
6A при 24V
8.5A при 33.6V
Робочій струм (без навантаження):
DES150-12V:
400mA при 8.4V
500mA при 12V
550mA при 16.8V
DES150-24V:
300mA при 16.8V
350mA при 24V
400mA при 33.6V
Струм холостого ходу: 50mA
Система керування: PWM
Діапазон ширини імпульсу: 500-2500мкс
Нейтральне положення: 1500мкс
Робочий кут: 200° (при 500-2500мкс)
Точність кута: ±1
Ширина Deadband: 1мкс
Робоча частота: 50-330Hz
Напрямок обертання: проти годинникової стрілки (при 500-2500мкс)
Передавальне число: 223
Підшипник: подвійний
Енкодер: магнітний
Двигун: безколекторний
Ступінь захисту від води: IP67
Довжина з'єднувального кабелю: 500 ±5мм
Робоча температура: від -40℃ до 75℃
Температура зберігання: від -50℃ до 80℃
Розмір: 64*32.8*76.5мм
Вага: 450г
Комплектація
1 х цифровий сервопривід DSServo DES150-12V/DES150-24V з металевим редуктором (опція)
Бренд: DSServoSKU 18724
