Контролер польоту Matek F405-WSE має доволі компактні розміри та вагу, але водночас оснащений продуктивнішим процесором F405 з частотою 168MHz, сучасним барометром DPS310, слотом для SD-карт для запису логів blackbox, кількістю UART виходів до 6 та датчиком струмом з вимірюванням до 132А. Так само на окрему плату-адаптер виведені гучна пискавка та інтерфейс USB Type-C.
Matek F405-WSE ідеально сумісний з найостаннішими версіями прошивок iNAV і ArduPilot.
Контролер має можливість під'єднання DJI системи.

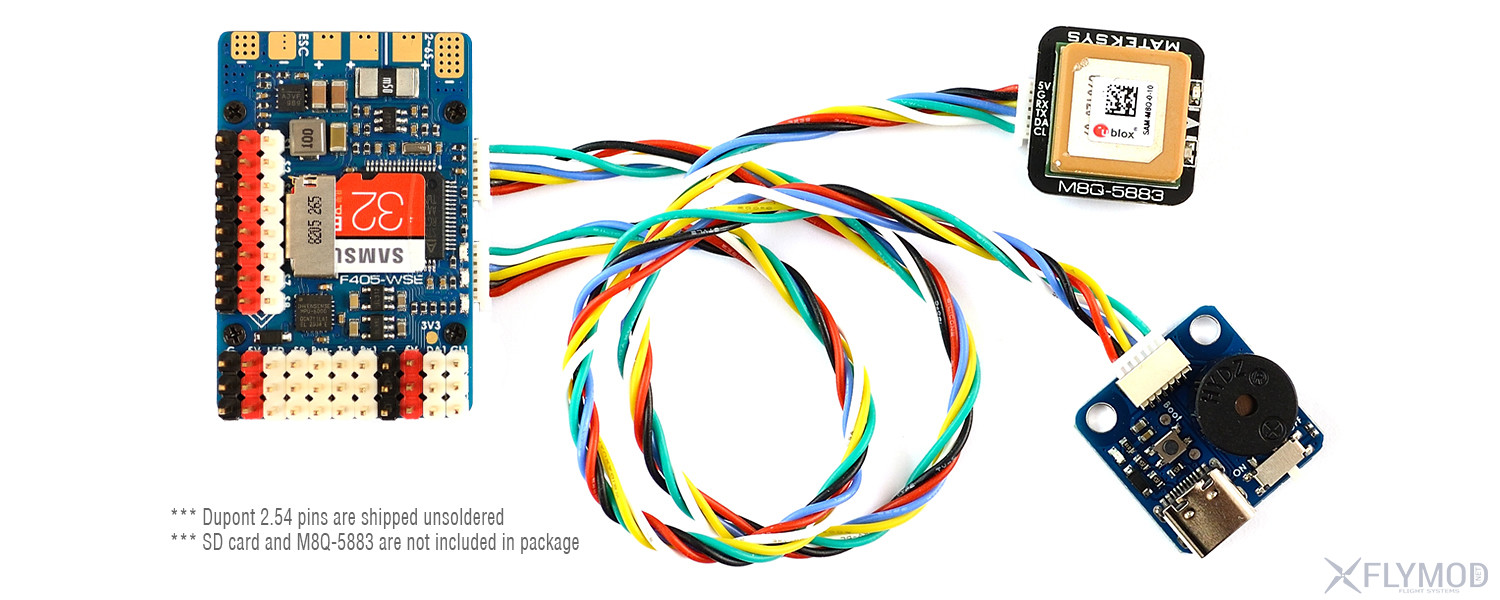

Примітка: штирові роз'єми від самого початку не припаяні до плати й окремо йдуть у комплекті.
Характеристики
Процесор: STM32F405RGT6, 168MHz, 1Mb
Акселерометр / гіроскоп: MPU6000 (SPI1)
Барометр: DPS310 (I2C1)
OSD: AT7456E (SPI2)
Blackbox: слот для карт MicroSD (SPI3)
UART порти: 6
PPM/UART загальний: UART2-RX
Вбудований інвертор на UART2-RX для входу SBUS
OSD DJI FPV: будь-який запасний UART
FrskyOSD: будь-який запасний UART
PWM виходи: 10 (S1 ~ S9, LED)
I2C порти: 2
Порт Softserial1_Tx (TX2, INAV)
3 x світлодіоди для FC STATUS (синій, червоний) та індикатор 3.3V BEC (червоний)
ADC (АЦП): напруга, струм, RSSI
Роз'єми JST SH1.0 6pin:
(4V5 / G / TX4 / RX4 / DA2 / CL2) для GPS/компаса
для зовнішнього USB (Type-C) і пищалки
Мета INAV: MATEKF405SE
ArduPilot hwdef: MATEKF405WING
Розміри: 44 х 29 х 10 мм
Монтаж: 25 x 25 мм, Φ2 мм
Вага: 20г із нижньою пластиною та адаптером USB/буззер
Бренд: MatekSKU 15503
