Beast H7 V2 55A V2 55A AIO - новий інноваційний польотний контролер від iFlight, який об'єднує на одній платі один з найсучасніших процесорів H743, потужний регулятор швидкості 4 в 1 55A і новий гіроскоп BMI270, який працює тільки з версією прошивки BetaFlight 4.3.0 і вище.
Ідеальне рішення для економії місця і зручності складання потужного міні квадрокоптера. Легке під'єднання DJI системи (Vista Plug-and-Play), а також велика кількість UART виходів.

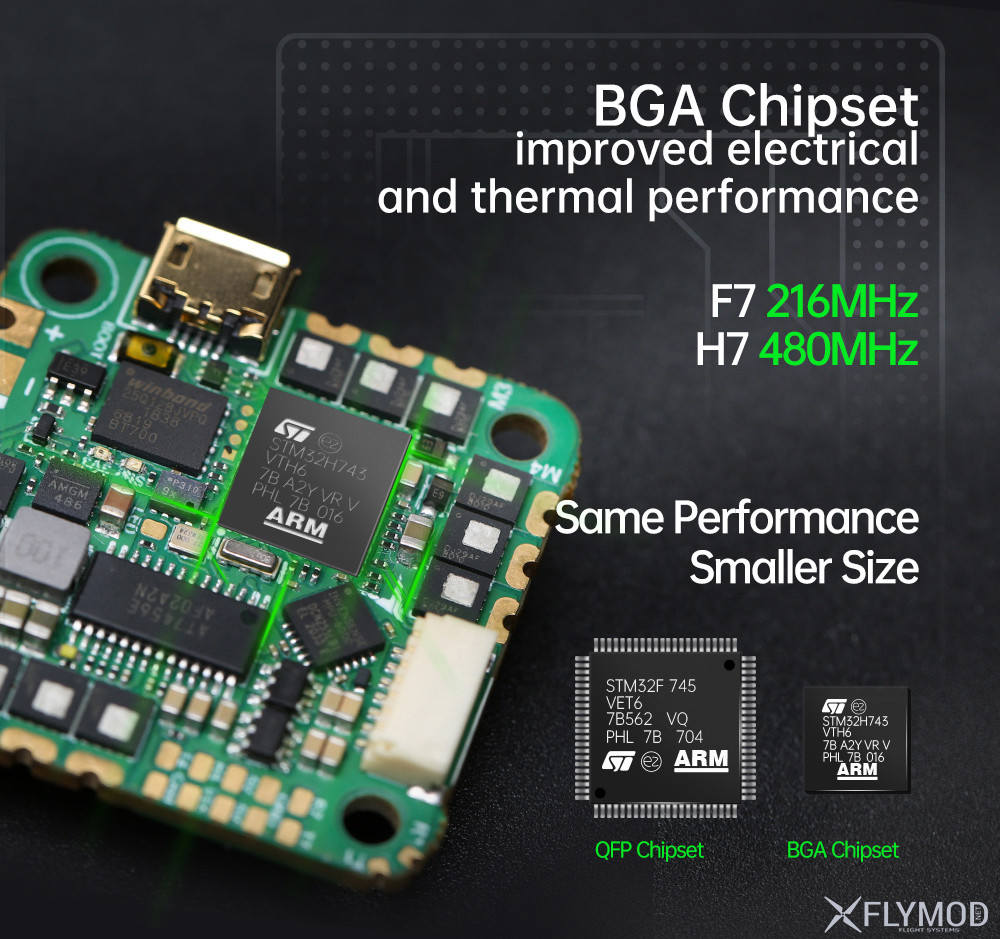

Плата має монтажну схему 25 х 25мм, а загальні розміри 32 х 32мм. Компактність і потужність досягається завдяки використанню мікросхеми процесора типу BGA замість стандартного QFP, а також надпотужних MOSFET транзисторів.
Основний список змін з V1 на V2
Більш оптимізований дизайн схеми
Новий гіроскоп BMI270
Прибрано барометр
RPM-фільтрація може використовуватися з прошивкою JazzMaverick (BLHeli-M) і JESC.
Характеристики
Процесор: BGA-STM32H743
Гіроскоп: BMI270
Барометр: немає
Blackbox: 16Mb
Вихід BEC: 5V 2.5А
Інтерфейс: Micro USB
OSD: AT7456E
Кількість UART: 5 (UART1, UART2, UART3, UART4, UART7)
Прошивка FC: BetaFlight
Мета прошивки: IFLIGHT_H743_AIO_V2
Номінальний струм ESC: 55A
Піковий струм ESC: 60A
Вхідна напруга: 2-6S LiPo
Датчик струму: є (шкала: 100)
Прошивка ESC: BLHeli_S (G-H-30 BLS 16.7)
Монтажна схема: 25.5 х 25.5мм / Φ3 мм
Розміри: 32.5 x 32.5 мм
Вага: 8.8г
Примітка:
Порт Plug & Play DJI не має регулятора напруги (BEC) і бере напругу від вашого акумулятора через VBAT. Максимальна вхідна напруга для Caddx Vista становить 26.4V (6S LiPo), а у DJI Air Unit - 17.6V (4S Lipo). Переконайтеся, що ви не підключаєте DJI Air Unit безпосередньо при використанні 6S акумулятора, інакше це виведе з ладу вашу DJI систему.
Для складання квадрокоптера на 4S акумуляторі потрібен додатковий конденсатор щонайменше 16V / 220uF, для складання на 6S - до 35V або навіть 50V. Більші безколекторні мотори мають більше споживання струму, вищі сплески напруги і сильнішу зворотну-ЕРС (зворотна електрорушійна сила). Припаяйте необхідний конденсатор з низьким ESR на майданчики для підключення акумулятора. У комплекті з польотним контролером поставляються всі необхідні конденсатори.
Новий барометр DPS310 має більшу точність, ніж попередній BMP280, але не може бути активований у Betaflight нижче версії 4.3.0.
Комплектація
1 x контролер польоту iFlight Beast H7 V2 55A 55A AIO
2 х твердотільний конденсатор 470uF 35V 35V
1 x кабель 16AWG 100мм з XT60H
1 x кабель 18AWG 70мм з XT30U
2 х -7P кабель 50мм
4 х силіконові підкладки M2- Силіконові втулки M2 x 4
Бренд: iFlightSKU 15466
