Версия V2 Модуля приема/передачи аналогового видео и SBUS сигнала через FC оптику TX/RX UART/TTL/SBUS (конветер) - это надежное решение для передачи видео и серийных данных через оптоволокно,даже в случаях перегиба кабеля. Поддерживает аналоговое видео форматов PAL/NTSC/SECAM, а также конвертирует сигналы UART, TTL, SBUS - все в одном устройстве. Работает на расстоянии до 20 км, со скоростью передачи данных до 115.2 Кбит/с. Подходит для аналоговых и CVBS-камер. Интерфейсы и параметры можно адаптировать под ваши потребности.
ОБРАТИТЕ ВНИМАНИЕ
1) Модуль RХ подключается к пульту управления и работает на прием видео; Модуль ТХ устанавливается на дрон и передает видео.
2) Версия V1 и V2 не совместимы между собой!
Особенности
Версия V2 устойчив к потерям сигнала при перегибах оптики в процессе размотки кабеля
Видеоинтерфейс с возможностью выбора между BNC и контактными соединениями (1.25, 2.54) адаптируется к различным требованиям систем
Высокая пропускная способность видео 8МHz и отношение сигнал/шум ≥70dB обеспечивают четкость передачи изображения
Совместимость с форматами PAL, NTSC и SECAM позволяет работать с различными типами аналоговых камер и камер CVBS
Оптоволоконный интерфейс FC/UPC с длиной волны 1310нм/1550нм обеспечивает стабильную передачу данных на расстояние до 20км
Можно настроить в соответствии с требованиями, UART, TTL SUBS и другие сигналы последовательного порта
Широкий диапазон напряжения питания от 5V до 27V
Характеристики
Напряжение: 5-28V
Видеоинтерфейс: BNC или контактный (1.25, 2.54 необязательно или настроенный в соответствии с требованиями)
Входной/выходной импеданс видео: 75Ω
Пропускная способность видео: 8МHz
Совместимость с видеоформатами: PAL, NTSC, SECAM
Видеонапряжение: 1V P-P
Отношение видеосигнал/шум: ≥70dB
Камеры: аналоговые камеры и камеры CVBS
Скорость передачи данных: 115,2Кбит/с
Оптоволоконный интерфейс: FC/UPC
Длина волны оптического волокна: 1310нм/1550нм
Расстояние передачи: 0-20км
Размер: 45*40мм
Вес: 13.2г

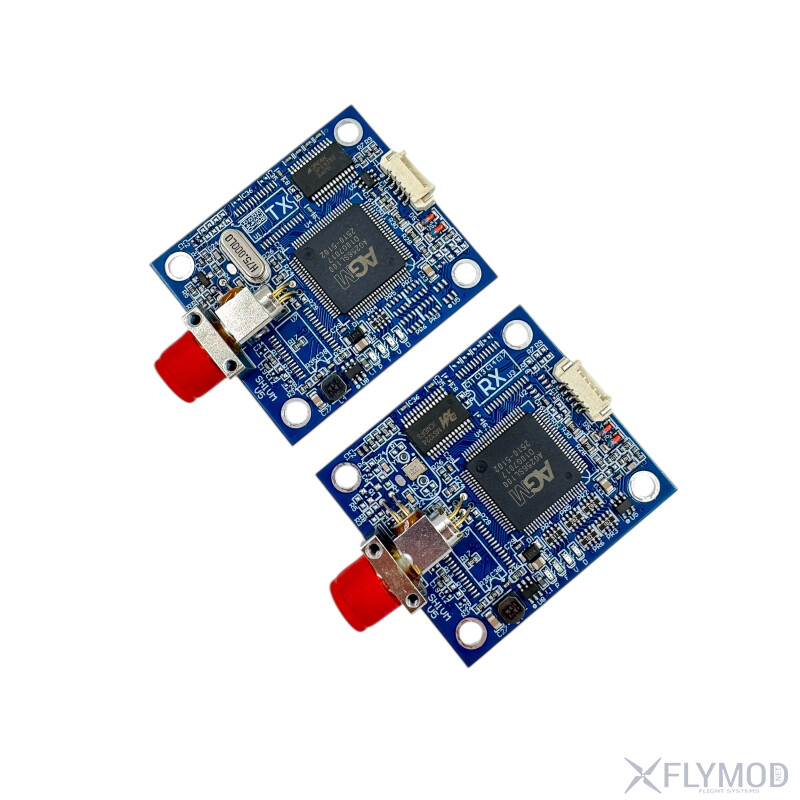

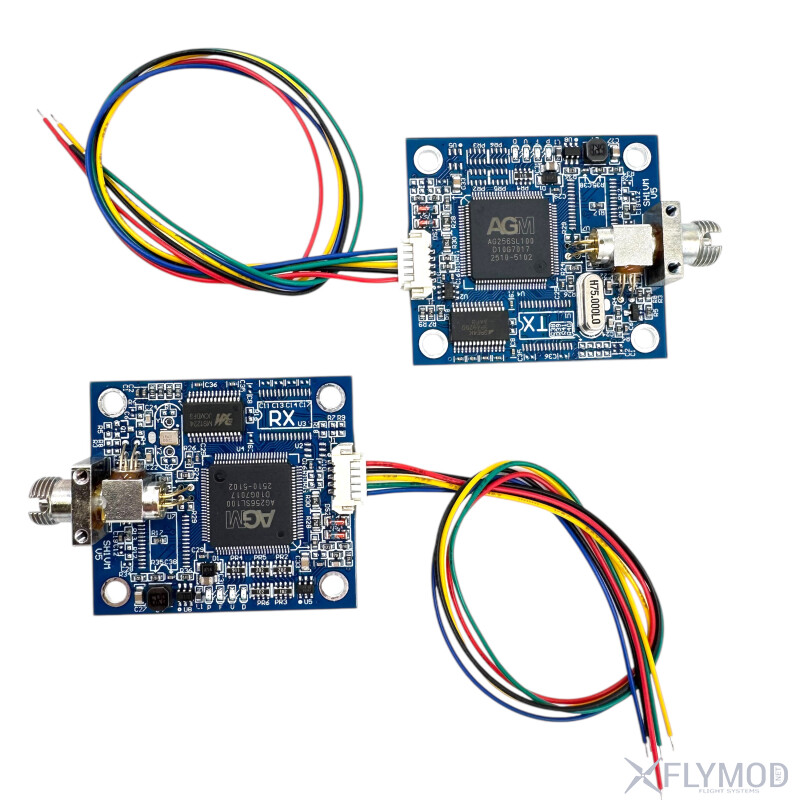

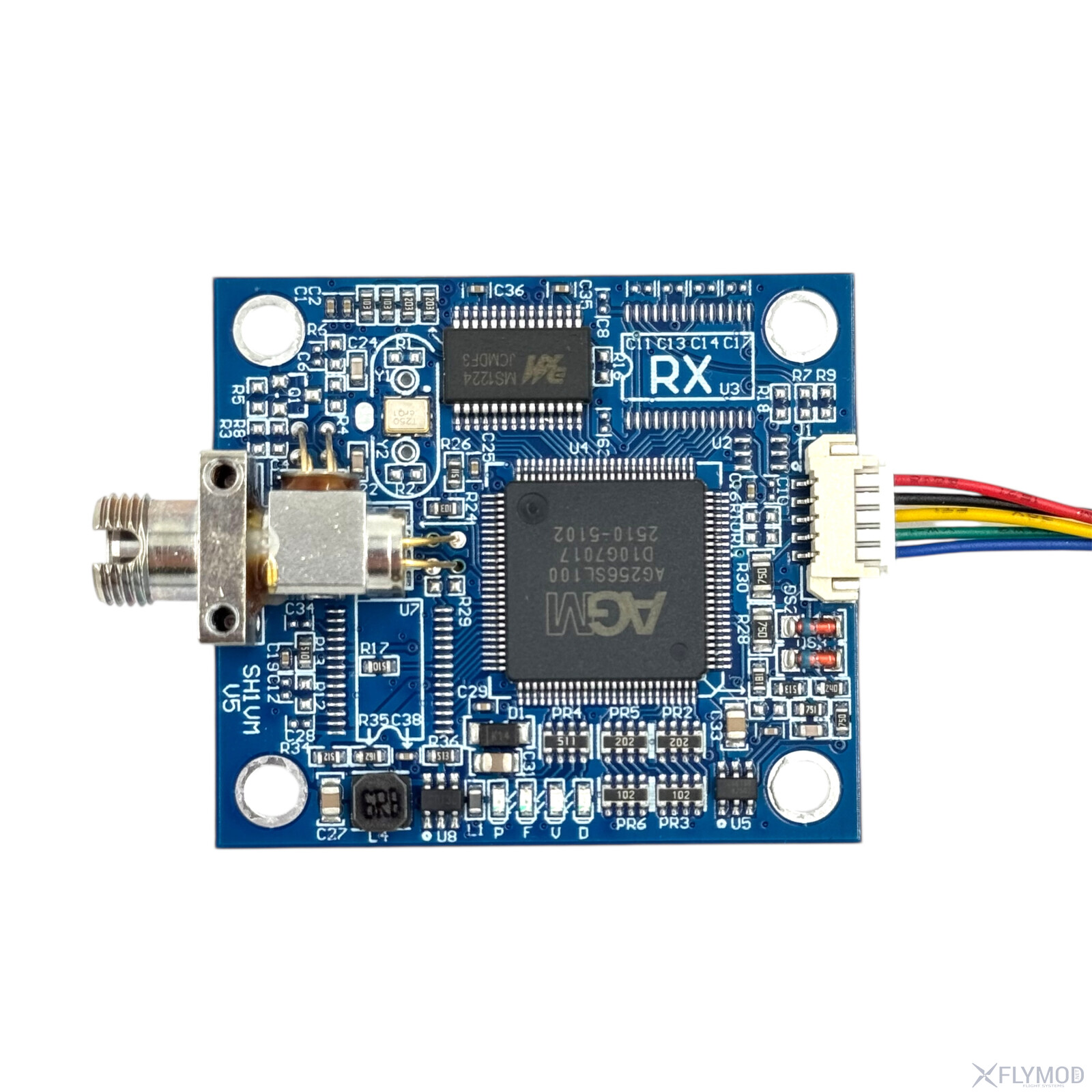

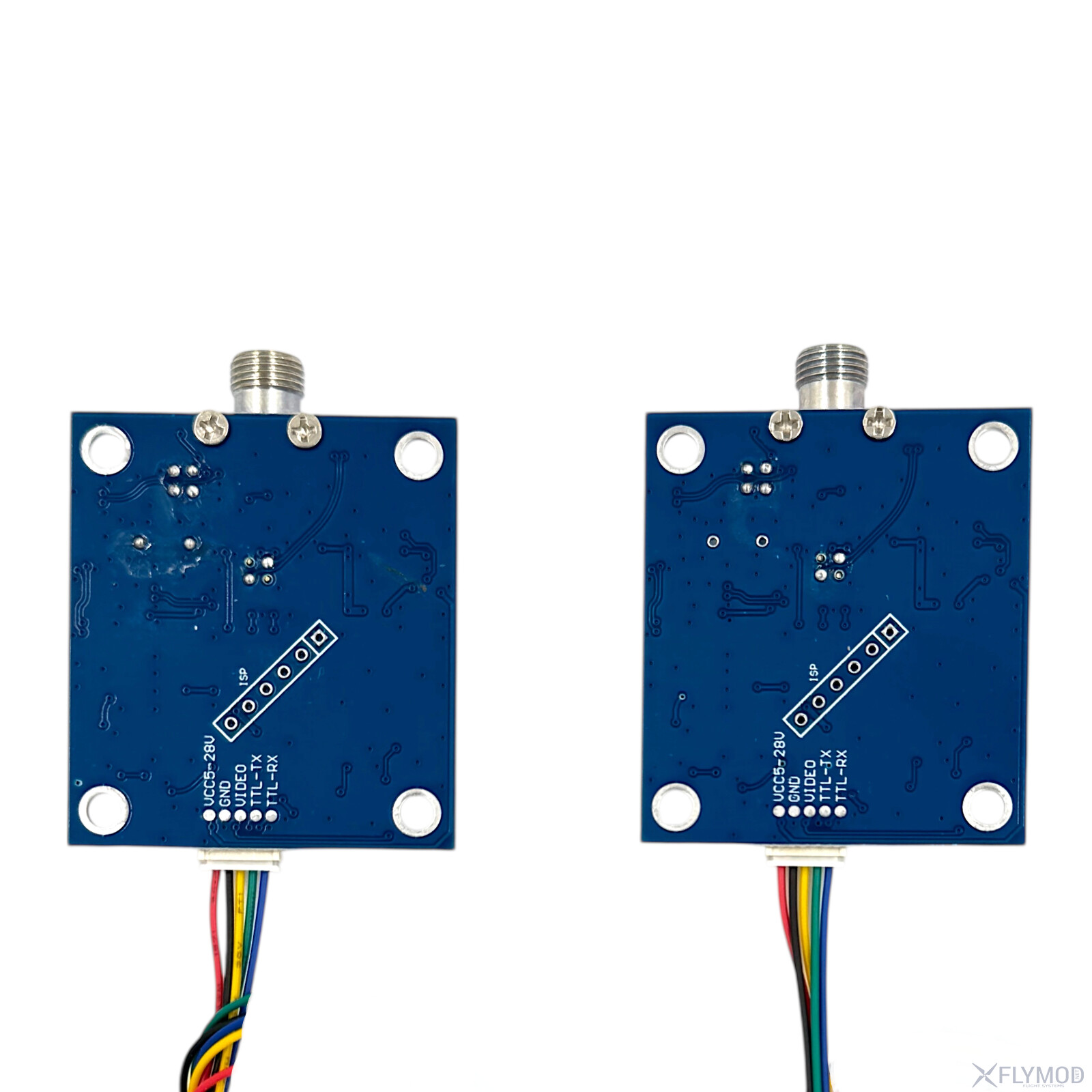

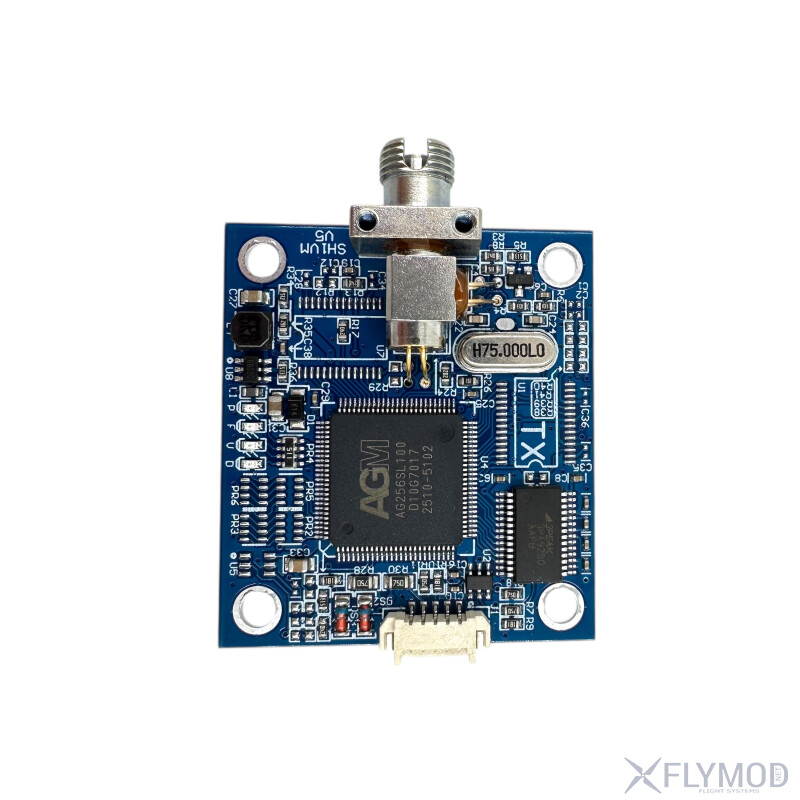

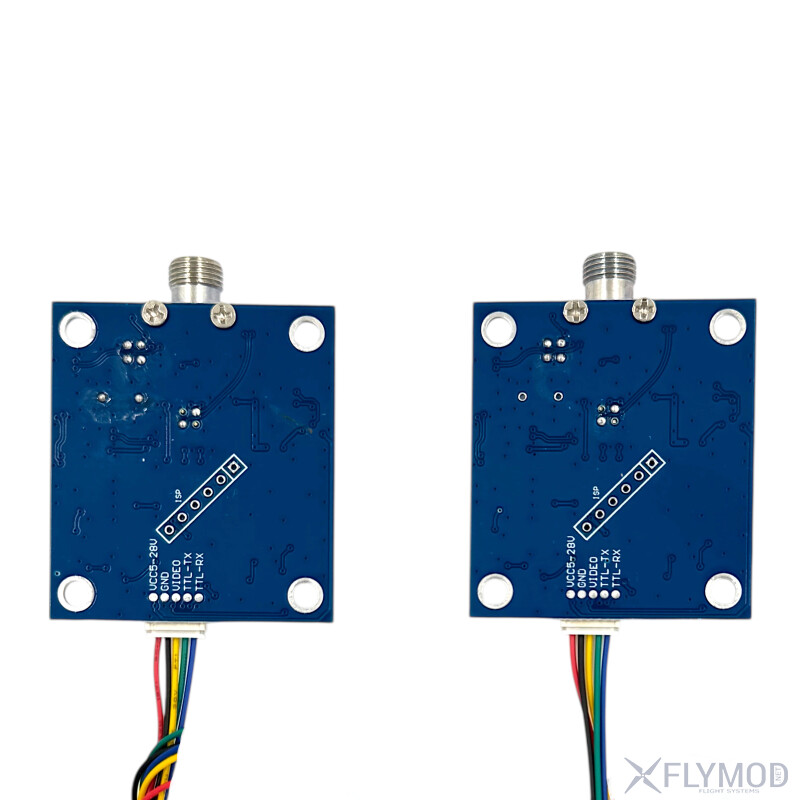

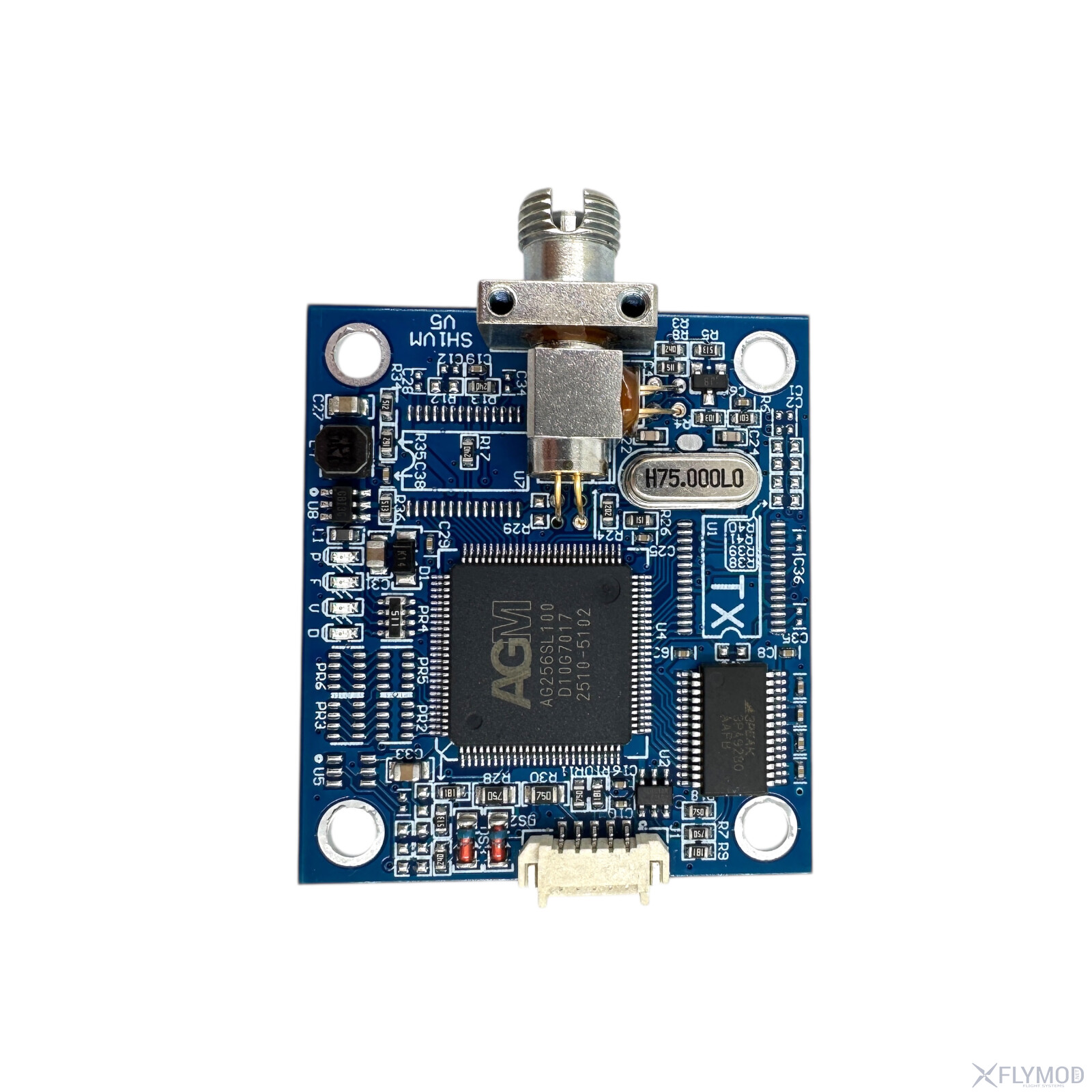

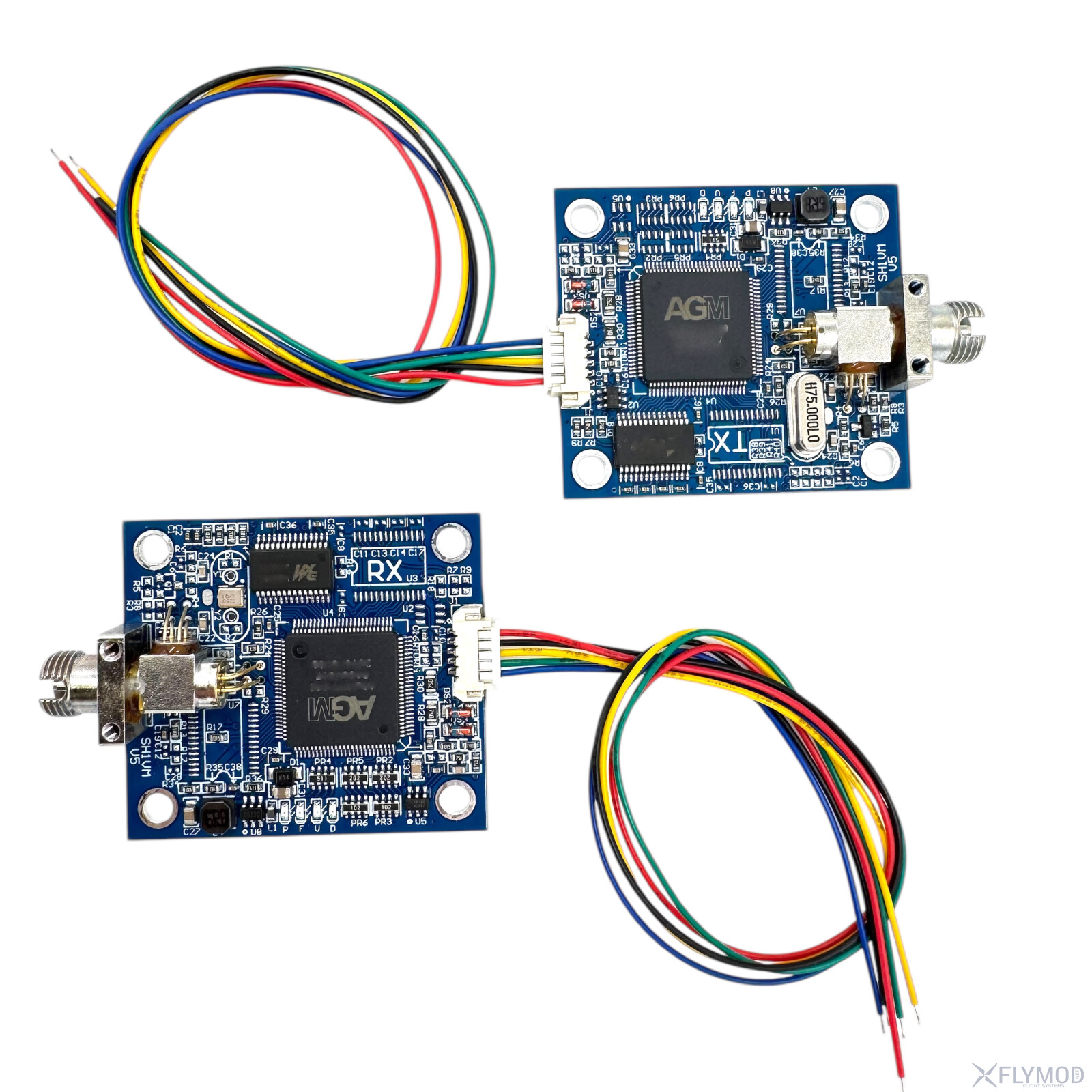

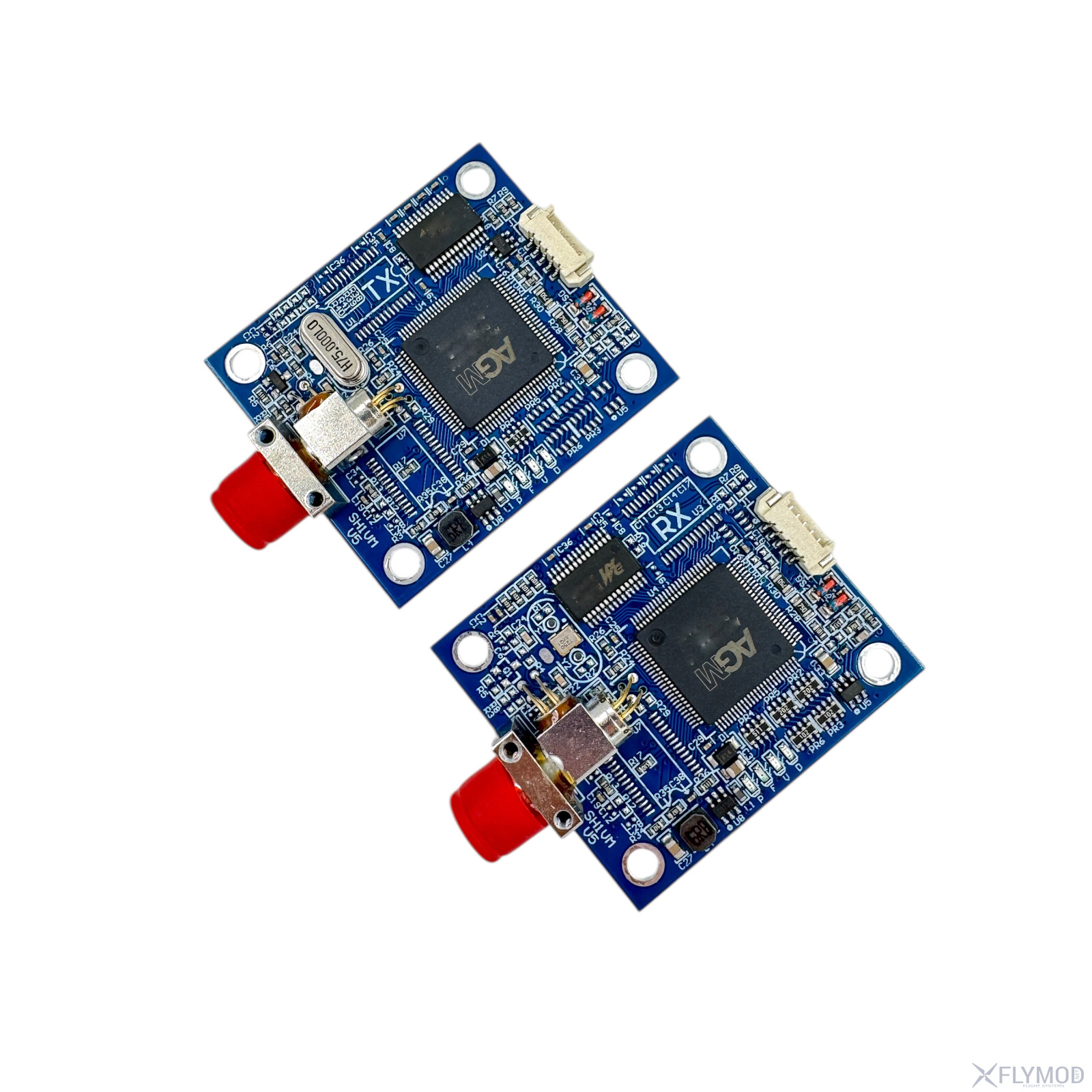

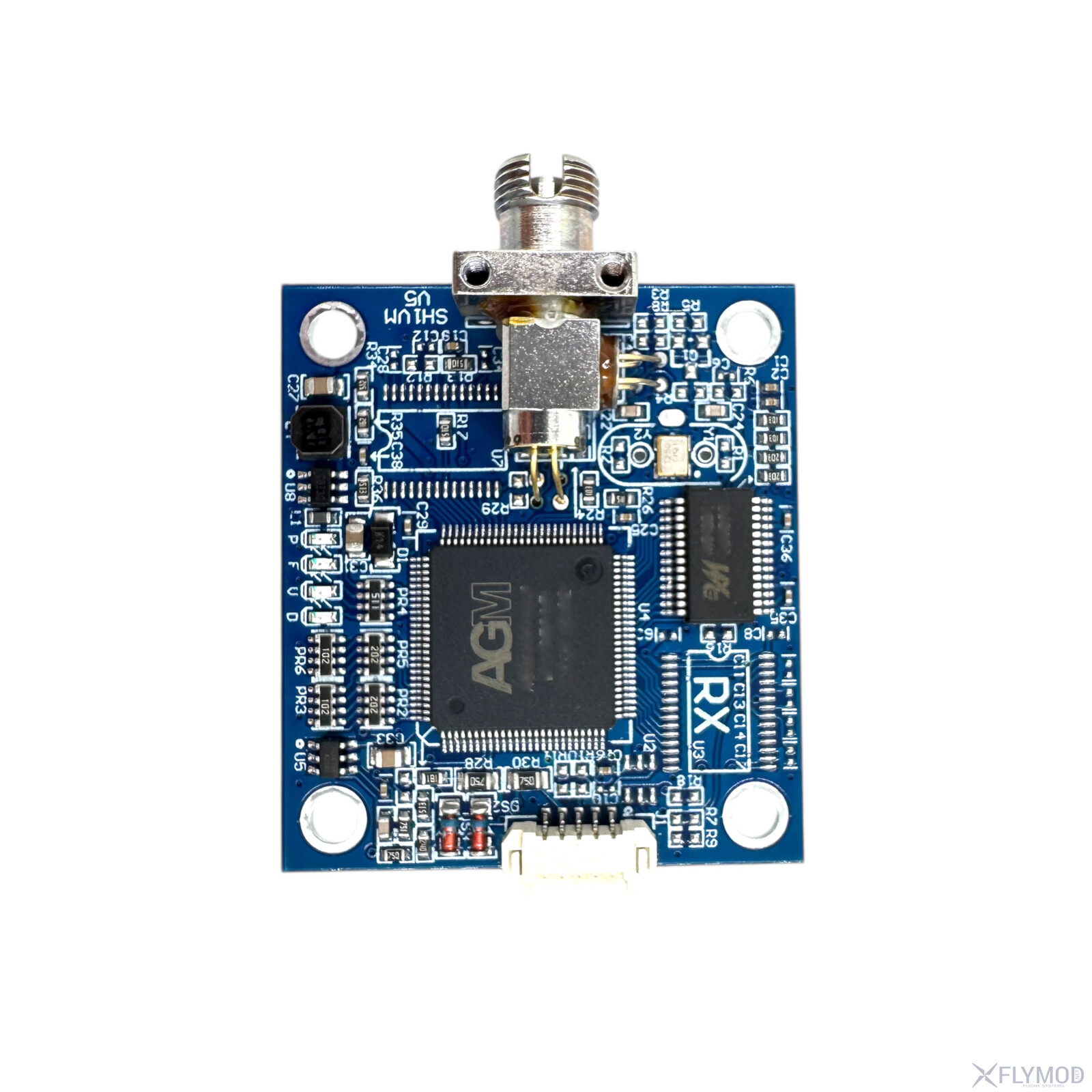

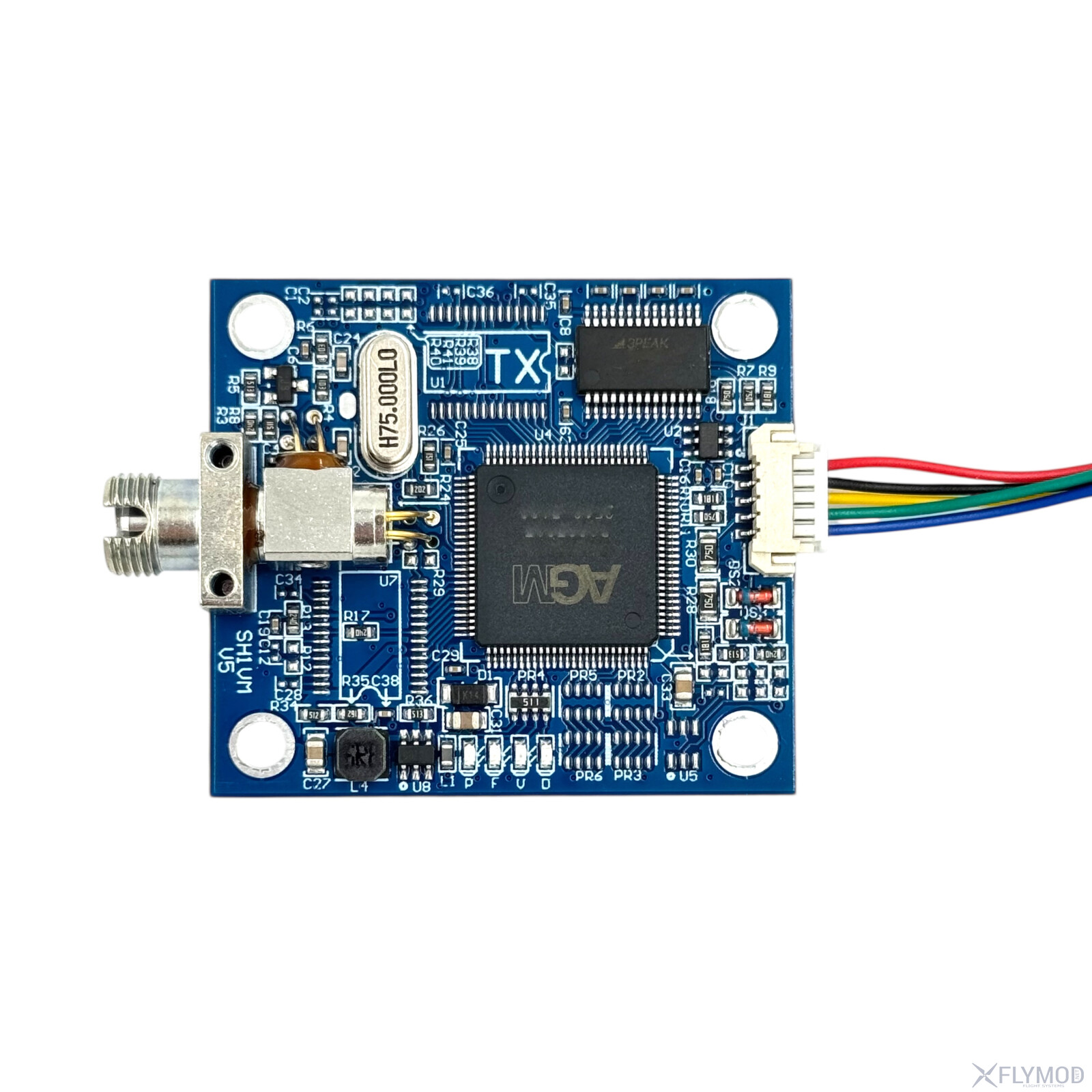

Фото
