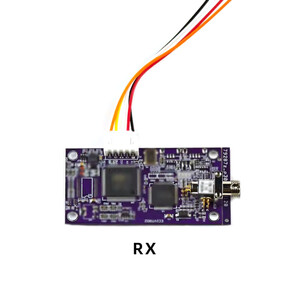

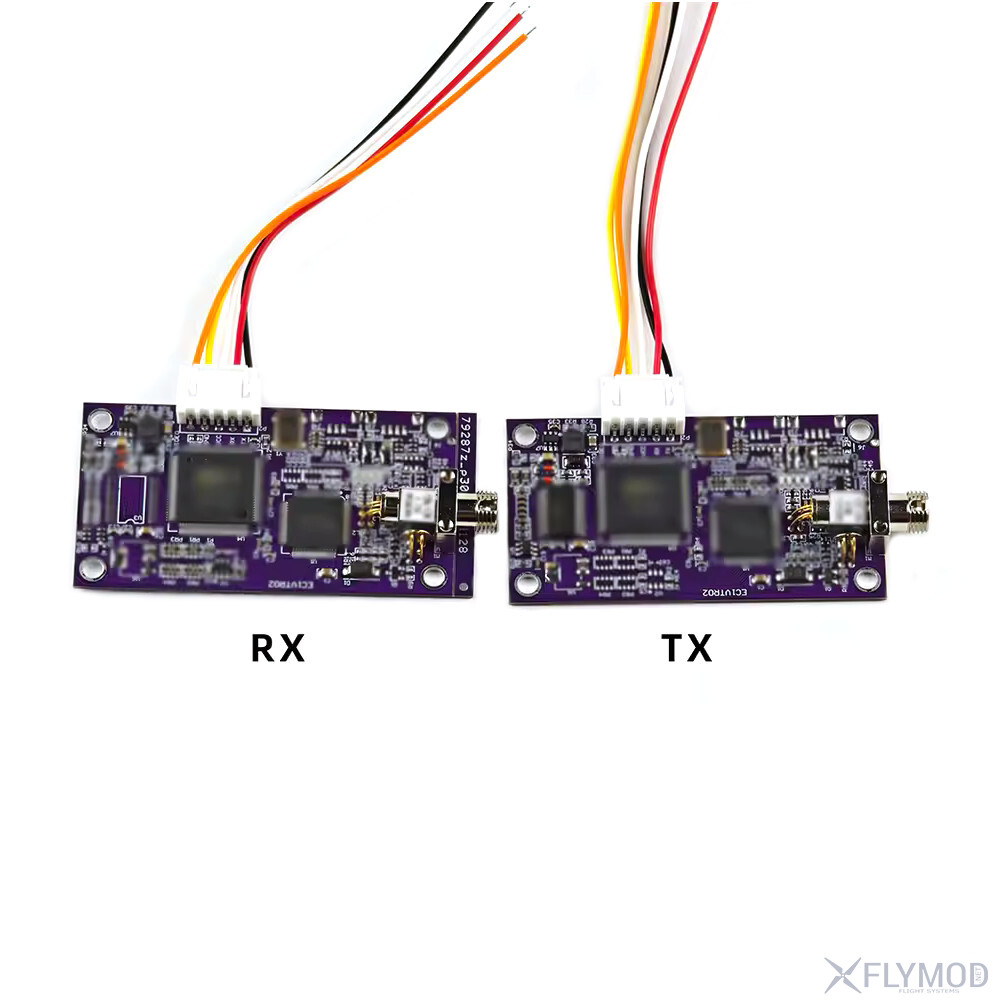

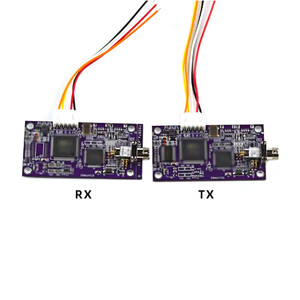

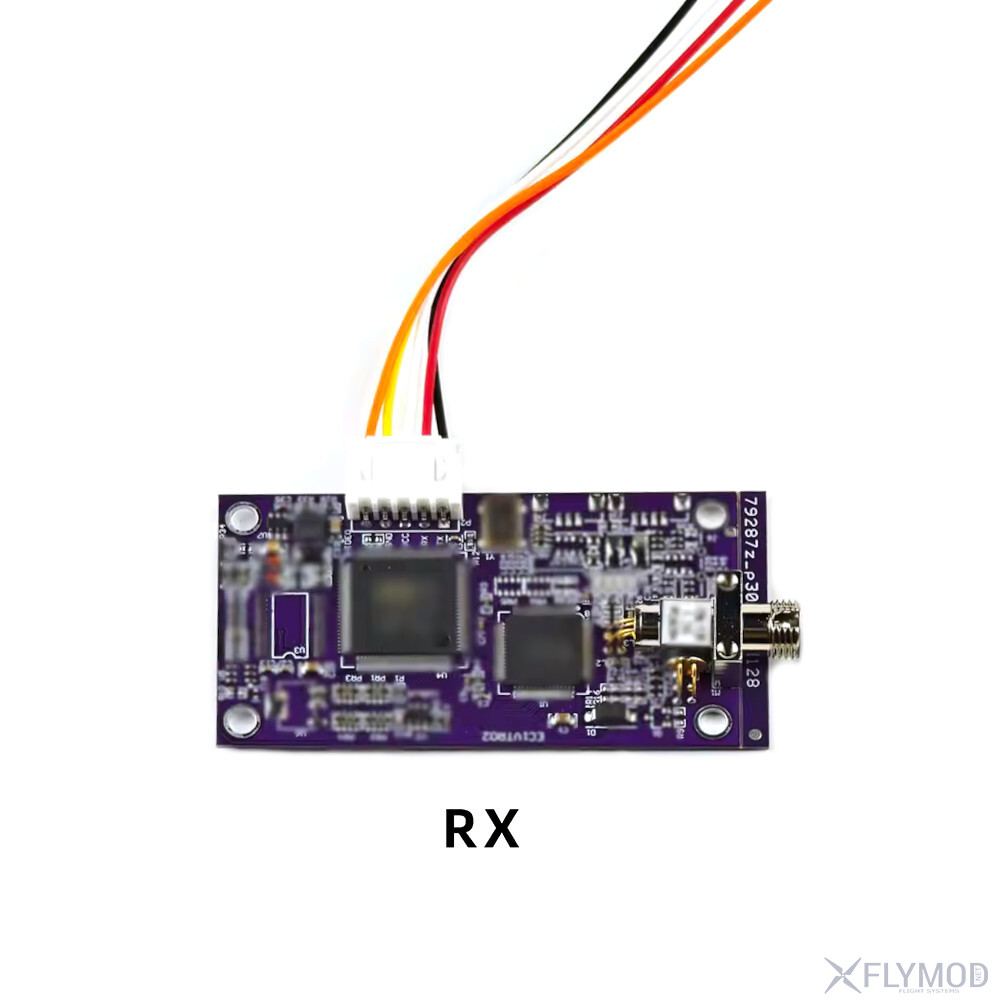

Модуль прийому-передачі відео та SBUS сигналу через FC оптику TX/RX підтримує напругу живлення від 5 до 27V, забезпечуючи сумісність із різними джерелами енергії. Пристрій сумісний із форматами CVI, AHD, TVI та CVBS, дозволяючи працювати з камерами роздільної здатності до 1080P. Пропускна здатність відеосигналу становить 50МHz, що гарантує передачу високоякісного зображення без спотворень. Оснащений оптоволоконним інтерфейсом FC/UPC, модуль забезпечує передачу даних на відстань до 20км із довжиною хвилі 1310/1550нм. Час наростання та спаду сигналу становить менше 0,8нс, що сприяє стабільній роботі системи. Підтримка сигналів UART, TTL, SBUS і відео через оптичне волокно дозволяє налаштовувати модуль відповідно до потреб.
Особливості
Підтримує широкий діапазон напруг живлення від 5 до 27V
Пропускна здатність відеосигналу становить 50MHz
Сумісність із форматами CVI, AHD, TVI і CVBS дозволяє використовувати пристрій з камерами різних стандартів і роздільної здатності до 1080P

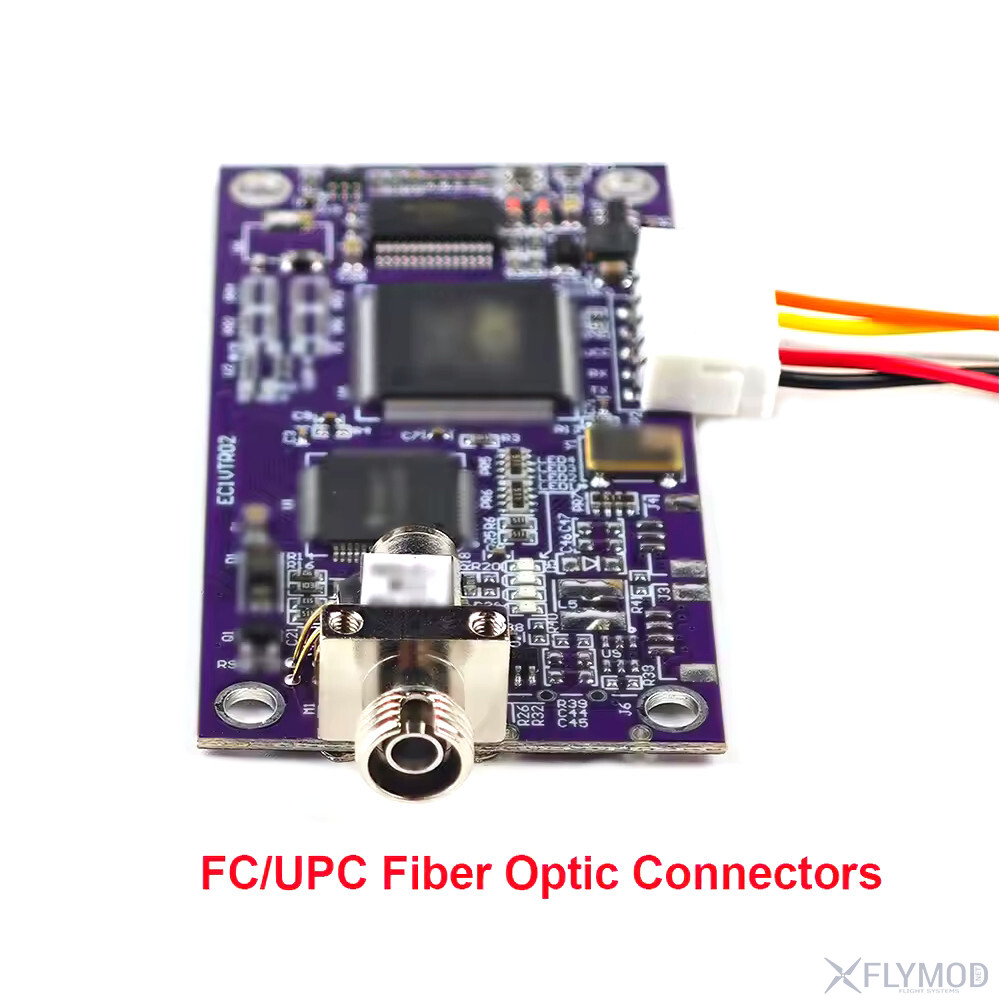

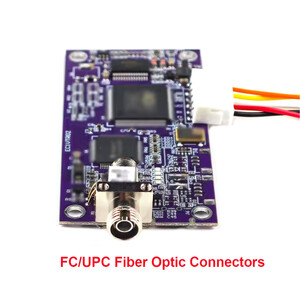

Оснащений оптоволоконним інтерфейсом FC/UPC для передачі даних на відстань до 20км із довжиною хвилі 1310/1550нм
Час наростання та спаду сигналу на відеоприймальному терміналі не перевищує 0,8нс, що забезпечує стабільність і точність передачі

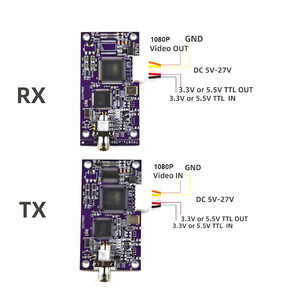

Можна налаштувати відповідно до потреб користувача, відео, UART, TTL, SUBS та інші сигнали передаються через оптичне волокно
Характеристики

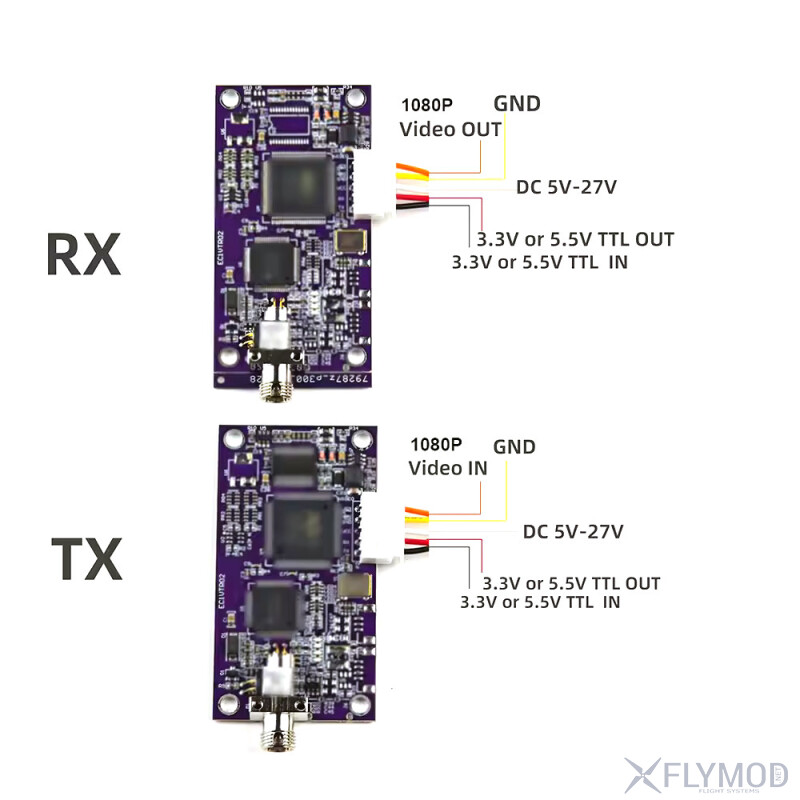

Напруга: 5-27V
Вхідний/вихідний опір: 75Ω
Пропускна здатність відео: 50MHz
Напруга відео: 500MV P-P
Втрати на вхідному відбитті на передавальному терміналі: >15dB
Максимальний джиттер на приймальному терміналі: <0,2UI
Час наростання/спаду на відеоприймальному терміналі: <0,8нс

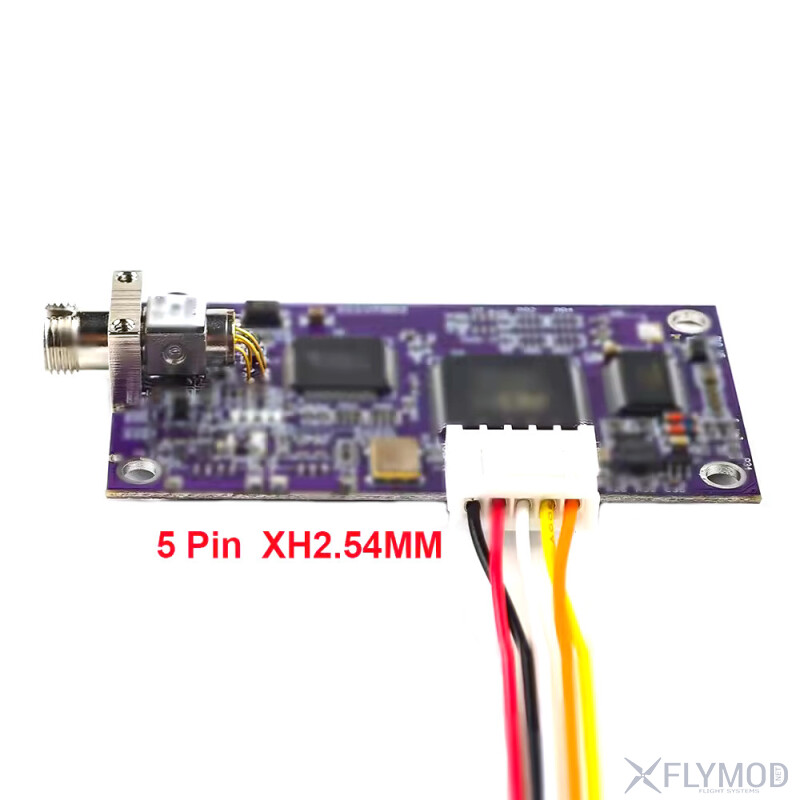

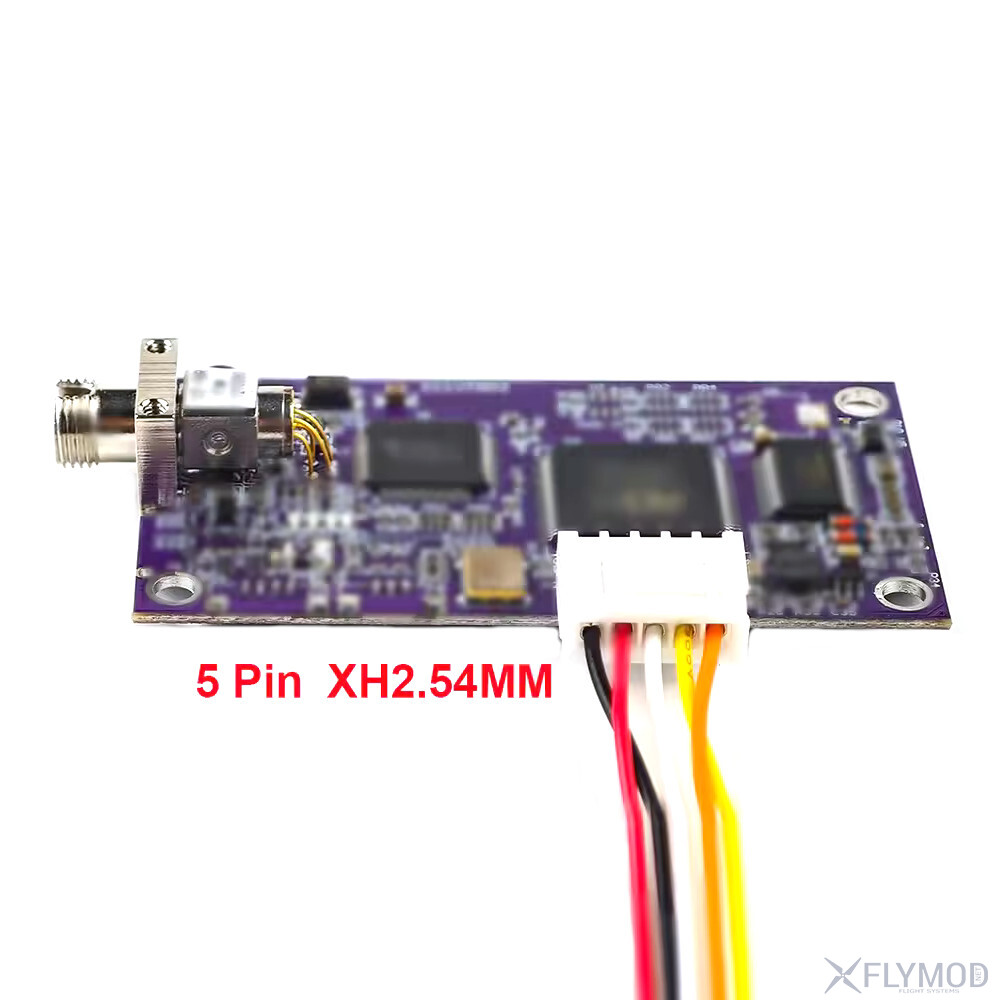

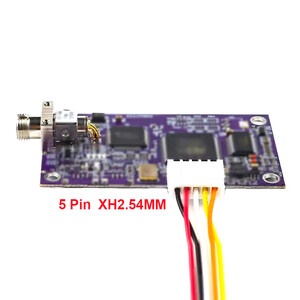

Відеоінтерфейс: Pin XH2,54мм
Підтримка формату відео: CVI AHD TVI та CVBS (аналоговий)
