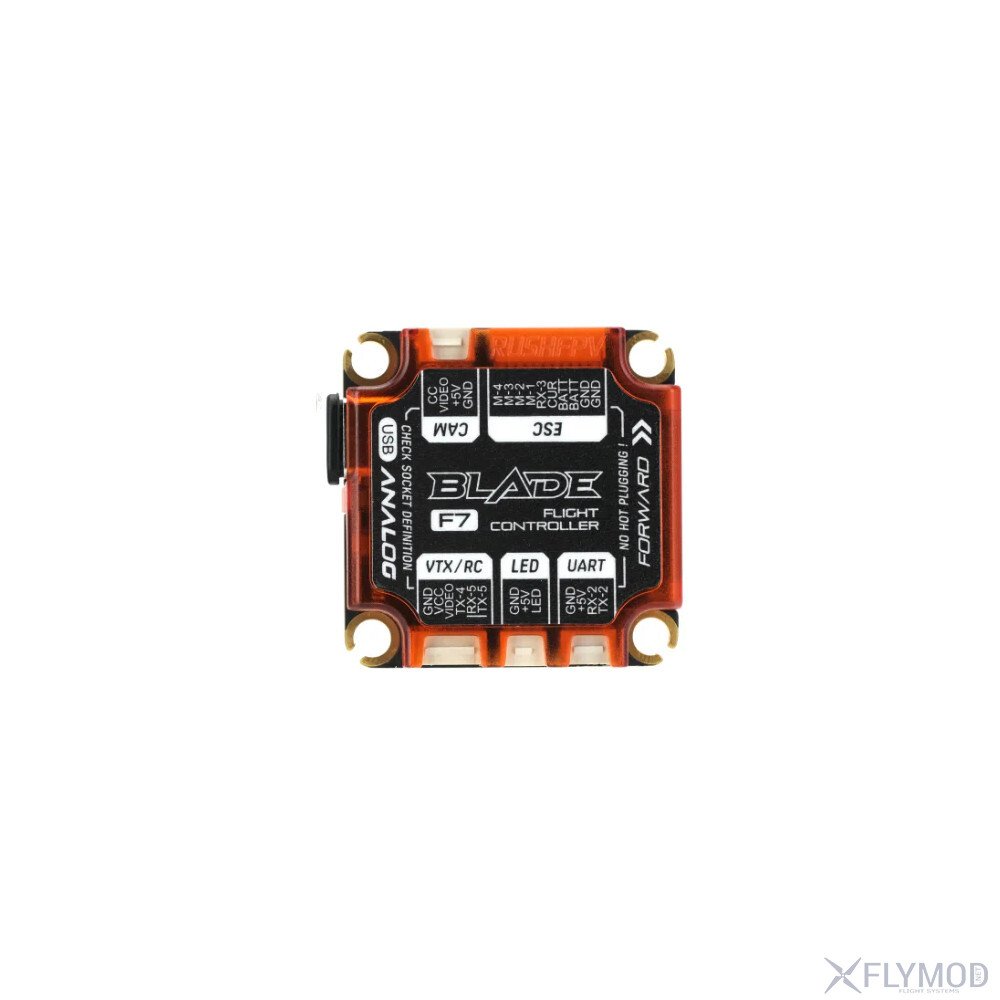

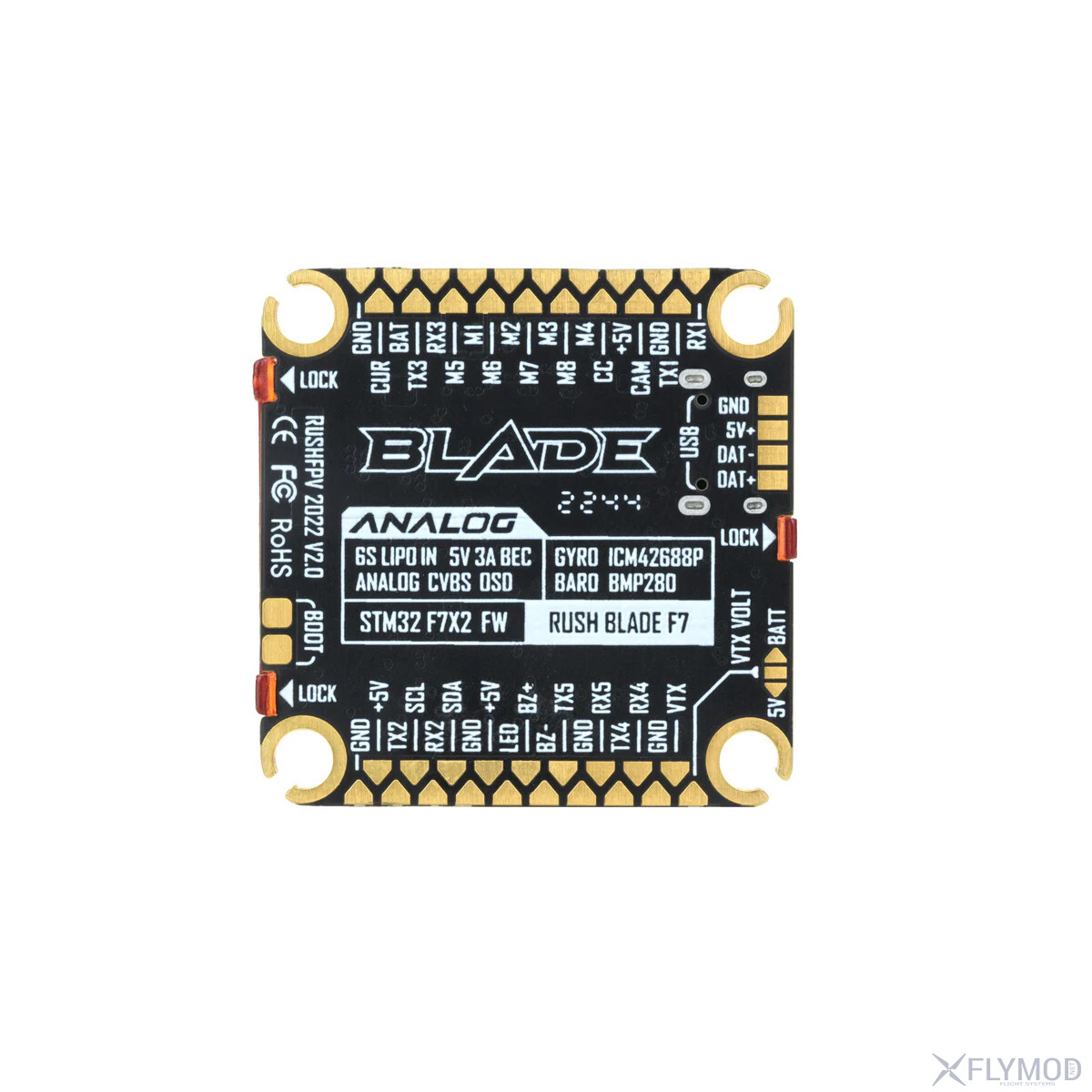

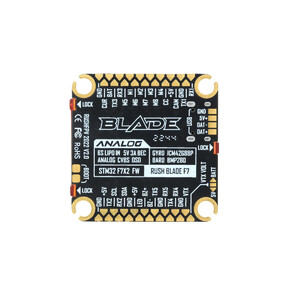

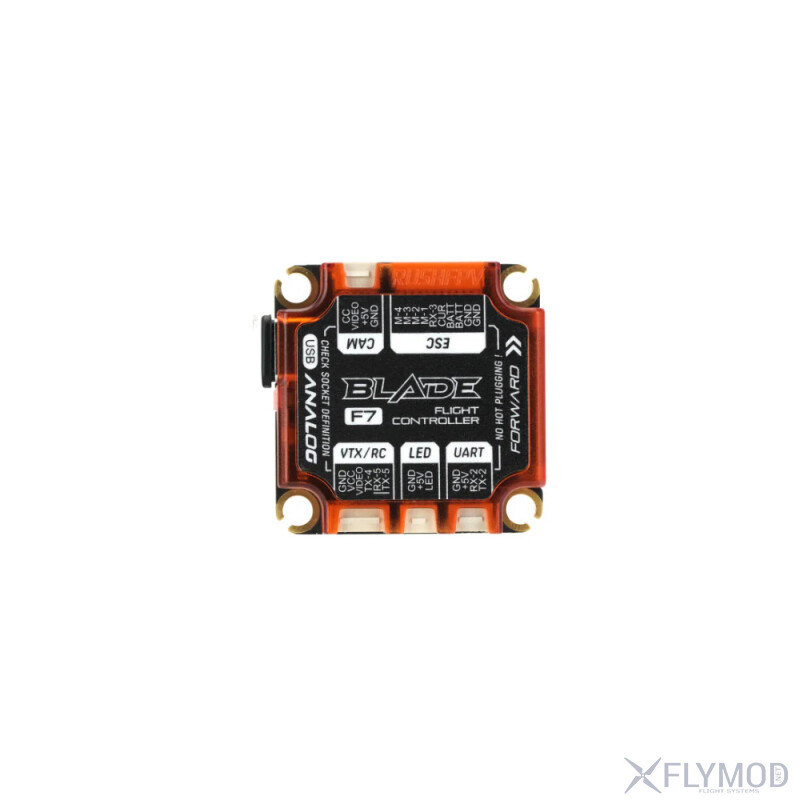

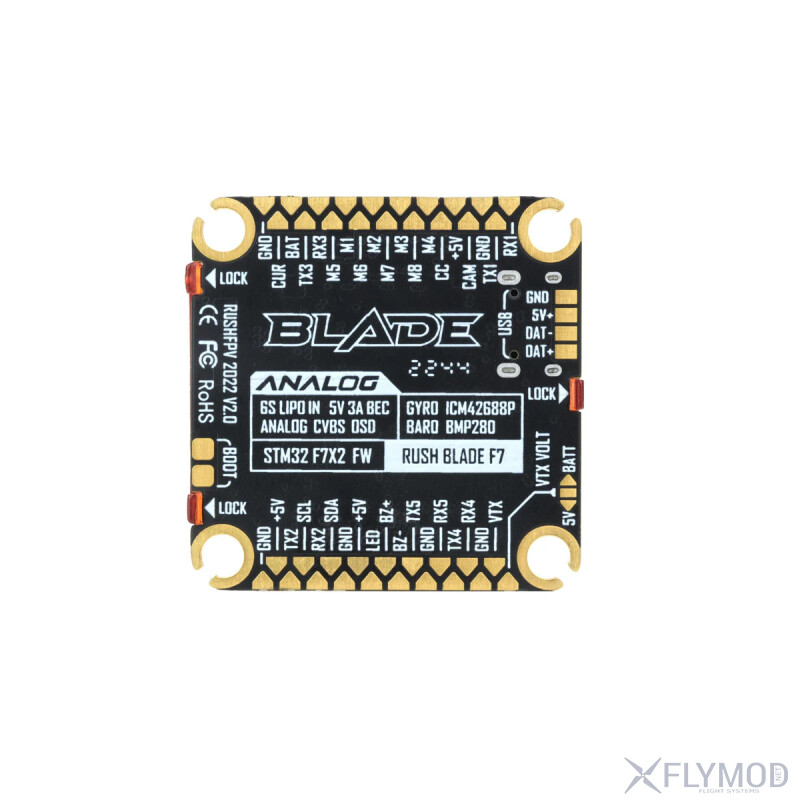

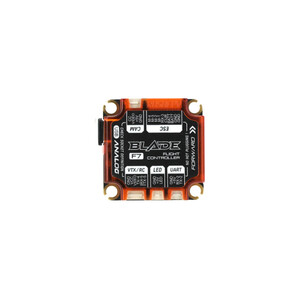

Контролер польоту RUSH BLADE F722 30x30 V2 розроблений для аналогових FPV-систем і оснащений продуктивним STM32F722RET6 із тактовою частотою 216МHz. Вбудований BEC підтримує вхідну напругу 7-36V (3-6S LiPo) і забезпечує стабільний вихід 5V/3А. Використовується гіроскоп ICM42688P із низькошумним автономним джерелом живлення для підвищеної точності. Інтегроване OSDAT7456E забезпечує накладання телеметрії на аналогове відео, а 16Мб вбудованої пам’яті чорної скриньки дозволяють записувати дані польоту. Корпус із полікарбонату захищає електроніку від механічних впливів, пилу та дрібного сміття. Компактне одностороннє компонування та 6-шарова друкована плата мінімізують перешкоди ESC.
Особливості
Потужний STM32 F722 MCU із частотою до 216МHz
Гіроскоп ICM42688P з автономним низькошумним джерелом живлення
Вбудоване аналогове відео OSD, 16M чорна скринька, 5 портів UART, 8 виходів ШІМ, 2 порти ADC, 1 порт I2C, 1 порт керування камерою
Високоефективний синхронний випрямляч BEC підтримує вхідну напругу до 36V і забезпечує стабільний вихід 5V/3 А

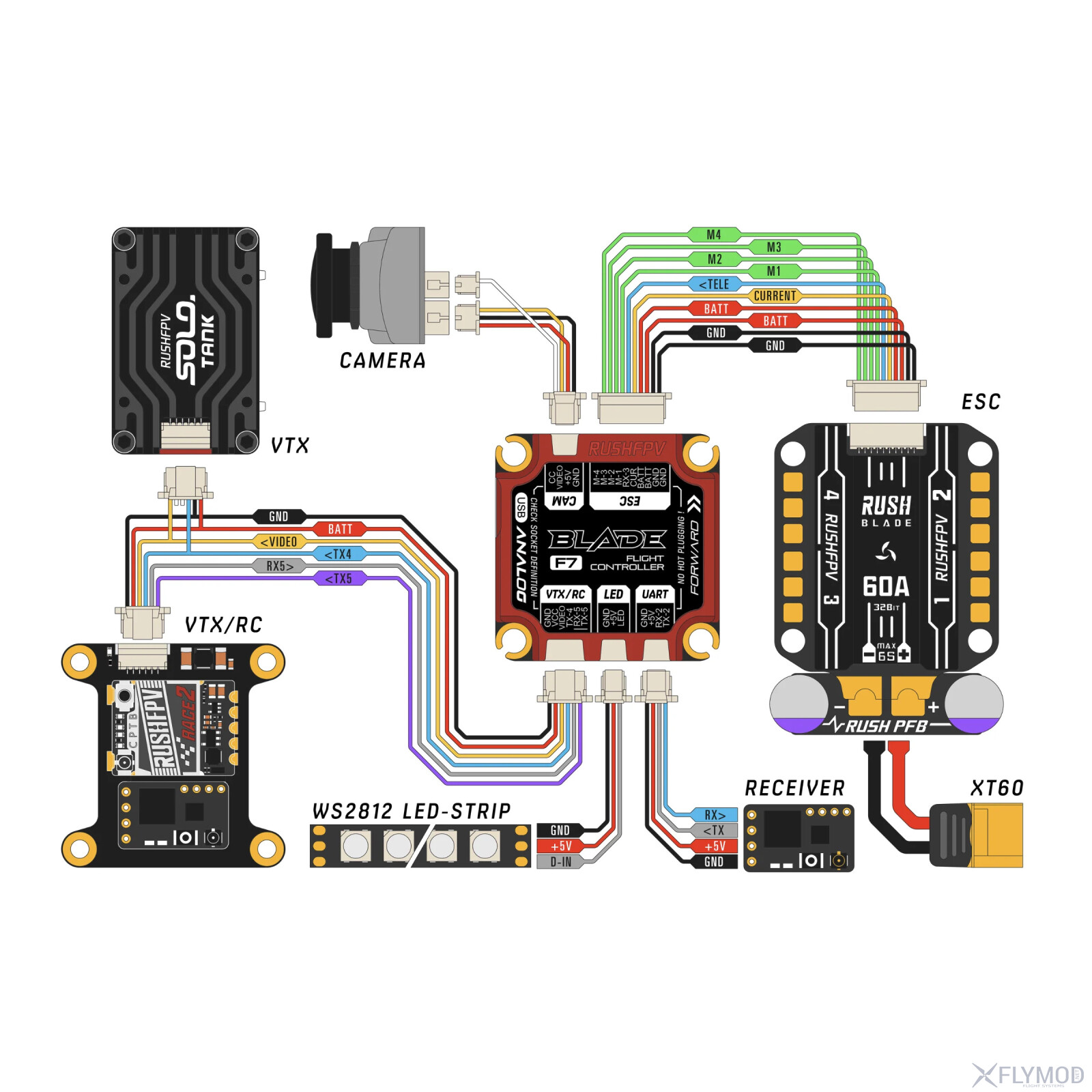

Модульний кабель із фіксуючою конструкцією для швидкого встановлення, зберігаючи всі функціональні контакти на задній панелі для розширення можливостей
Компактне одностороннє компонування, зменшена висота монтажу, 6-шарова друкована плата, ізоляція від перешкод ESC
Корпус із полікарбонату стійкий до ударів, легко розбирається, захищений від пилу та дрібного сміття
Відеоогляд Контролера польоту RUSH BLADE F722 30x30 для аналогової версії V2
Характеристики
MCU: STM32F722RET6
Гіроскоп: ICM42688P
Барометр: BMP280
OSD: AT7456E CVBS OSD
BEC: вхід 7-36V/3-6S Lipo, вихід 5V/3A
Blackbox: 16Мб флеш-пам'яті
Target: RUSH_BLADE_F7
Port: 8×PWM 5×UART 1×I2C
ADC: V-BATT/CURR-ESC
Світлодіод: світлодіодна стрічка WS2812
Монтажні отвори: 30,5*30,5мм
Розмір: 36,5*37*5,2мм
Вага: 11г (без кабелю)

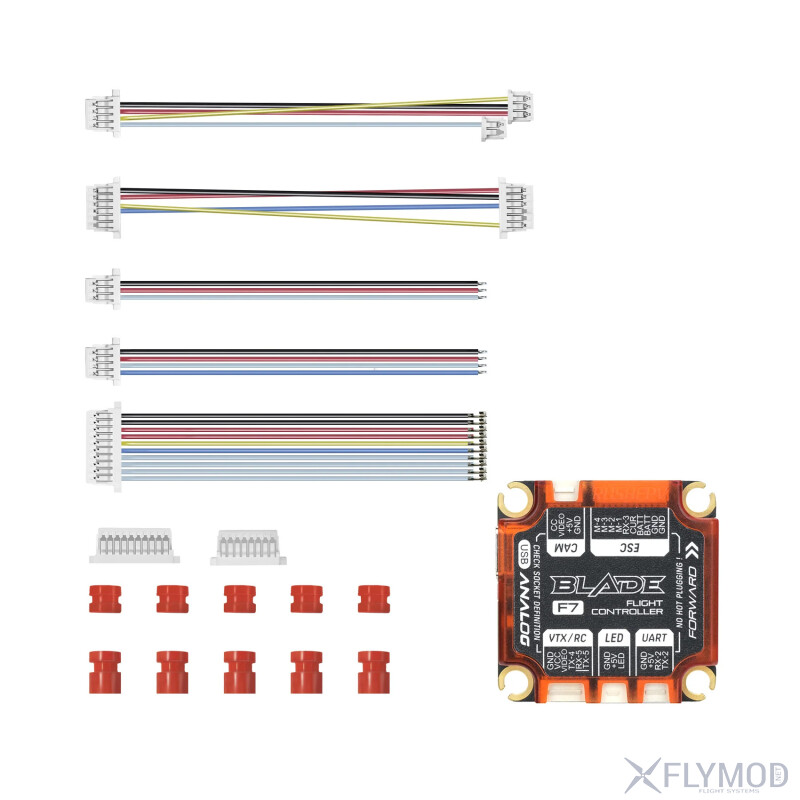

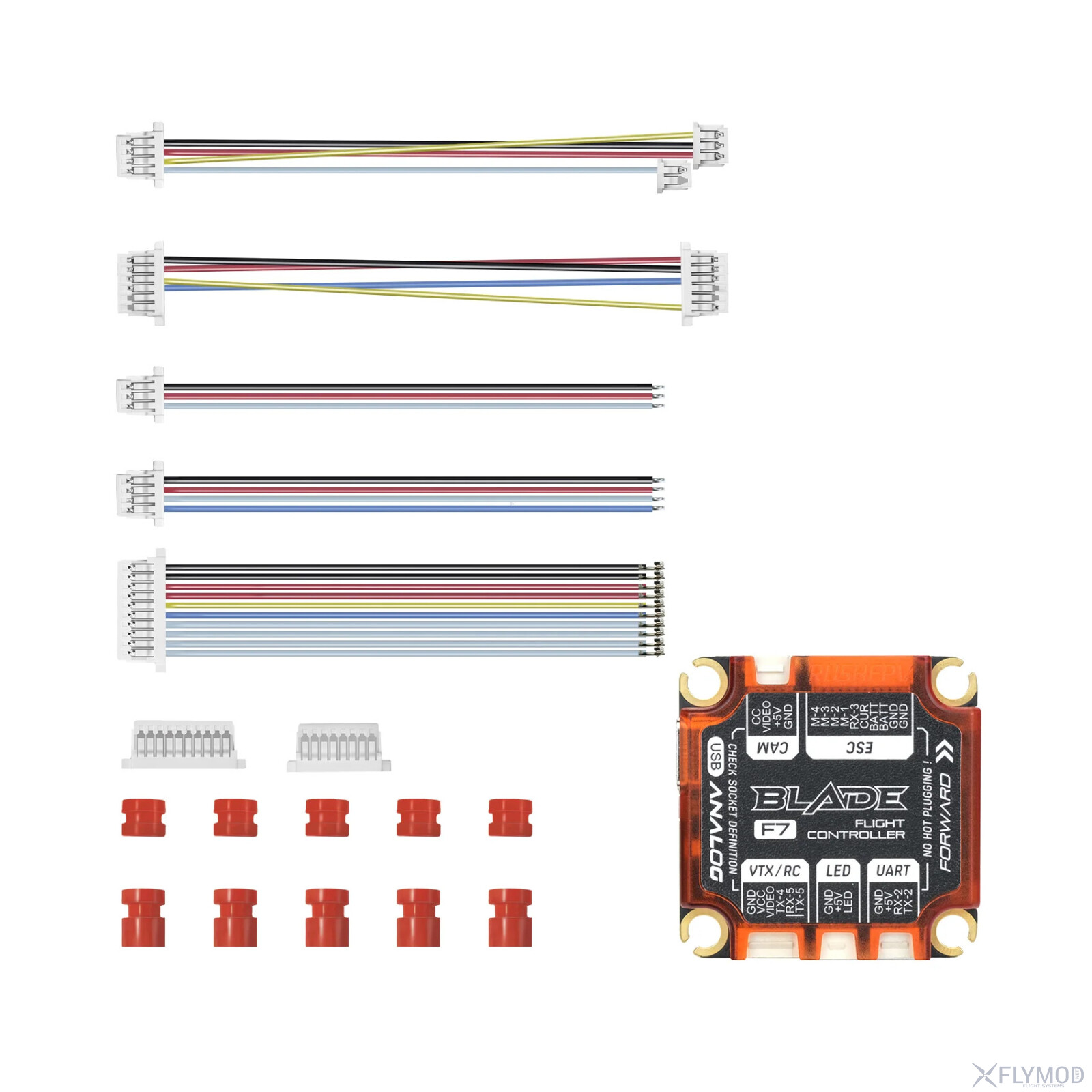

Комплектація
1 x контролер польоту RUSH BLADE F722 30x30 для аналогової версії V2
1 х кабель UART 60мм
1 х кабель ESC 60мм
1 х світлодіодний кабель 60мм
1 х кабель камери
1 х кабель VTX
5 x втулка 8мм
5 x втулка 5мм
