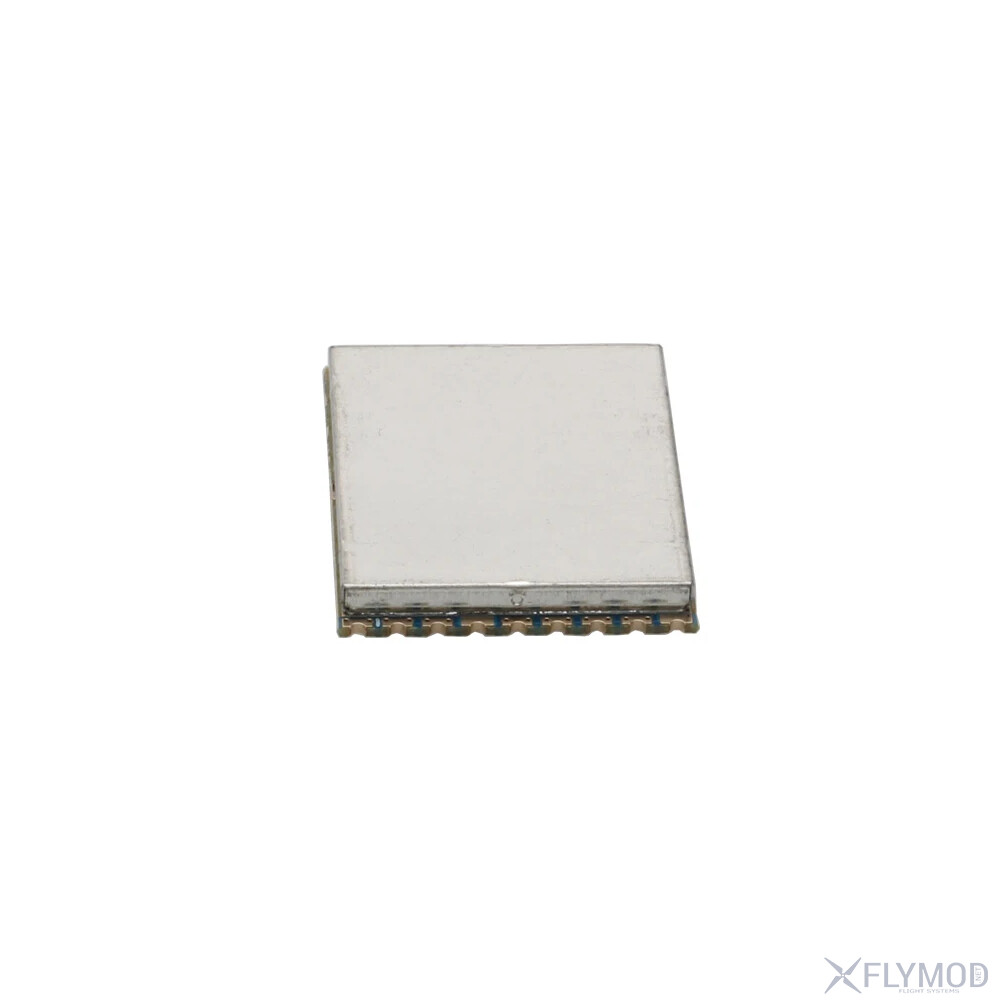

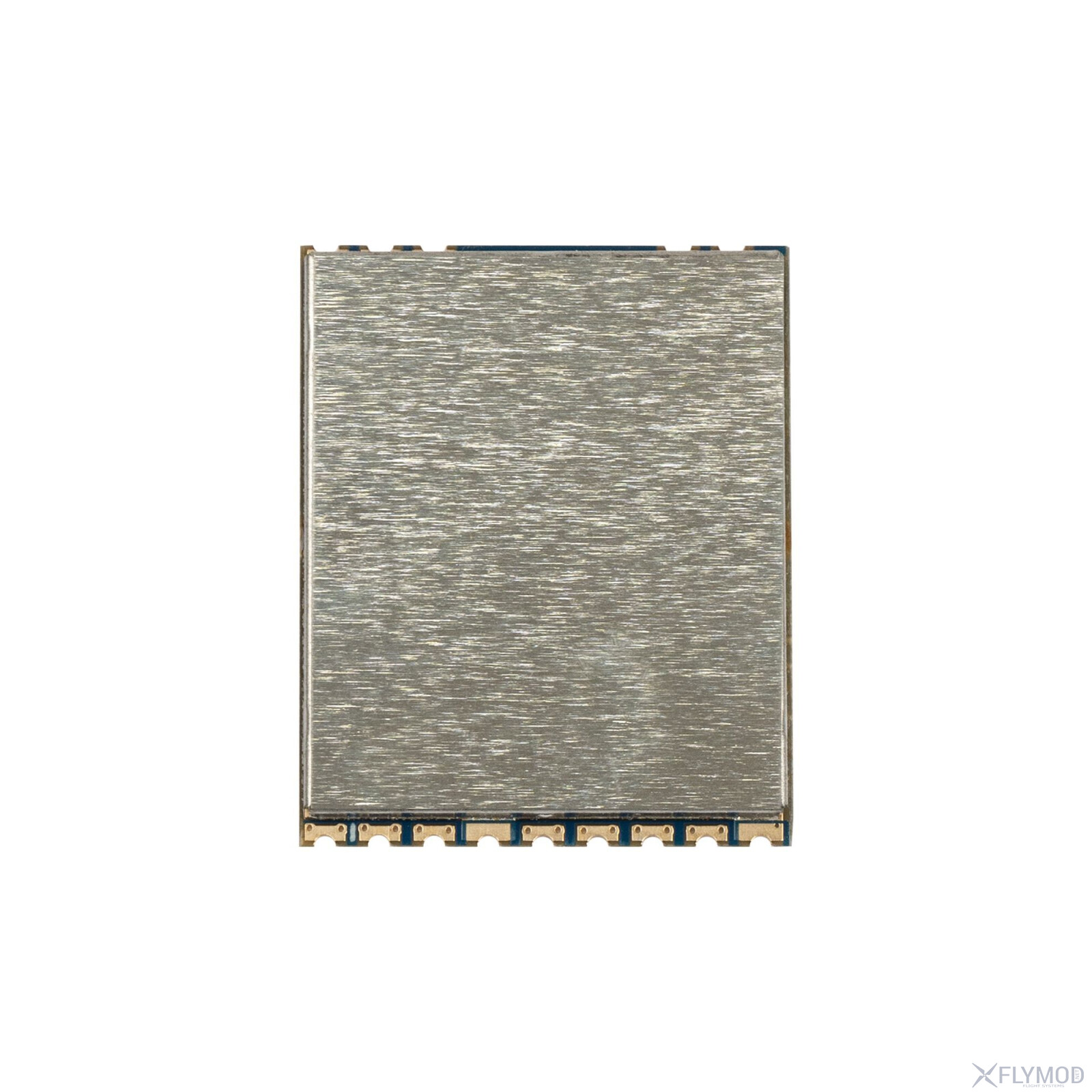

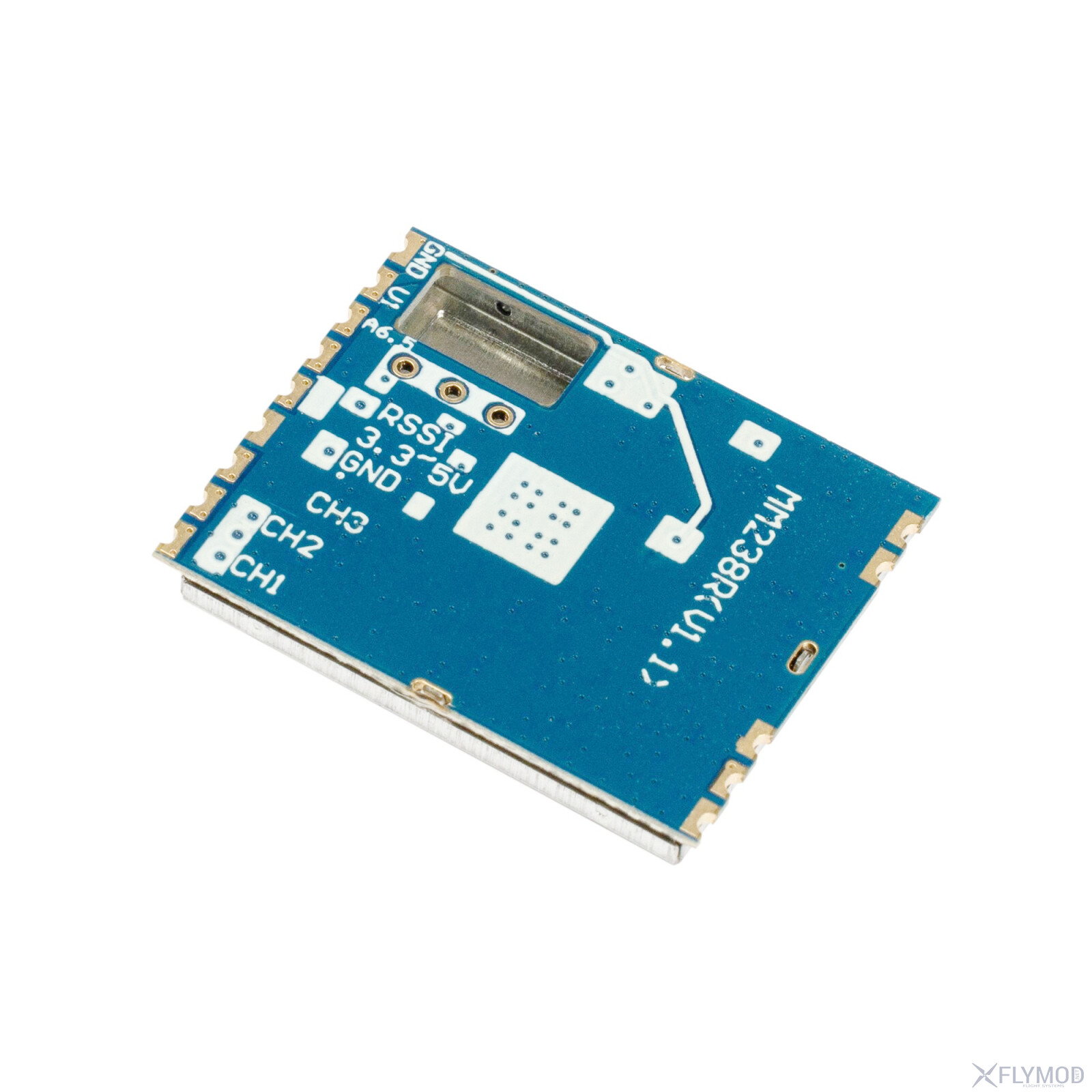

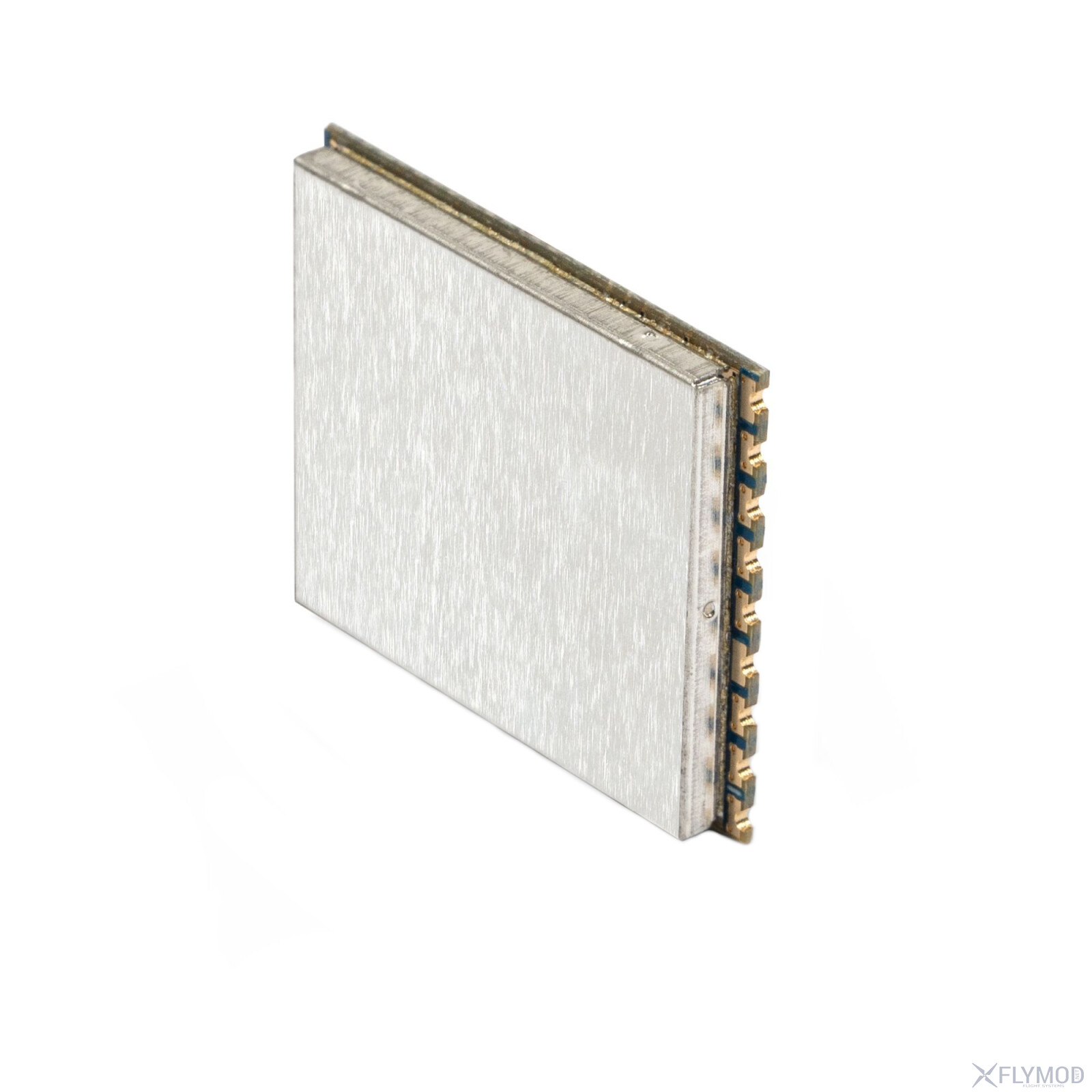

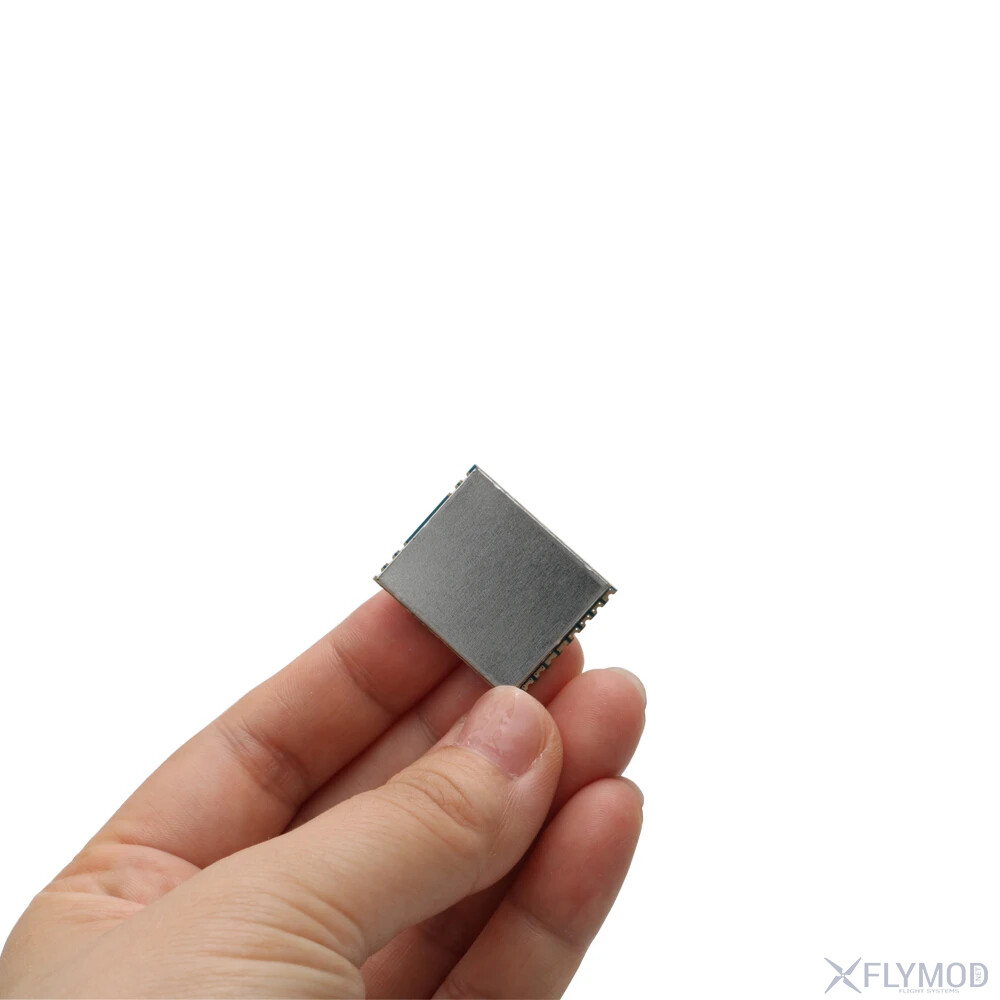

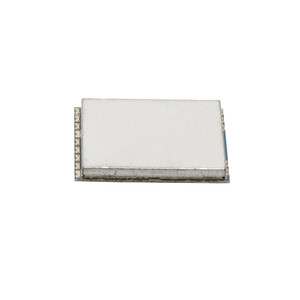

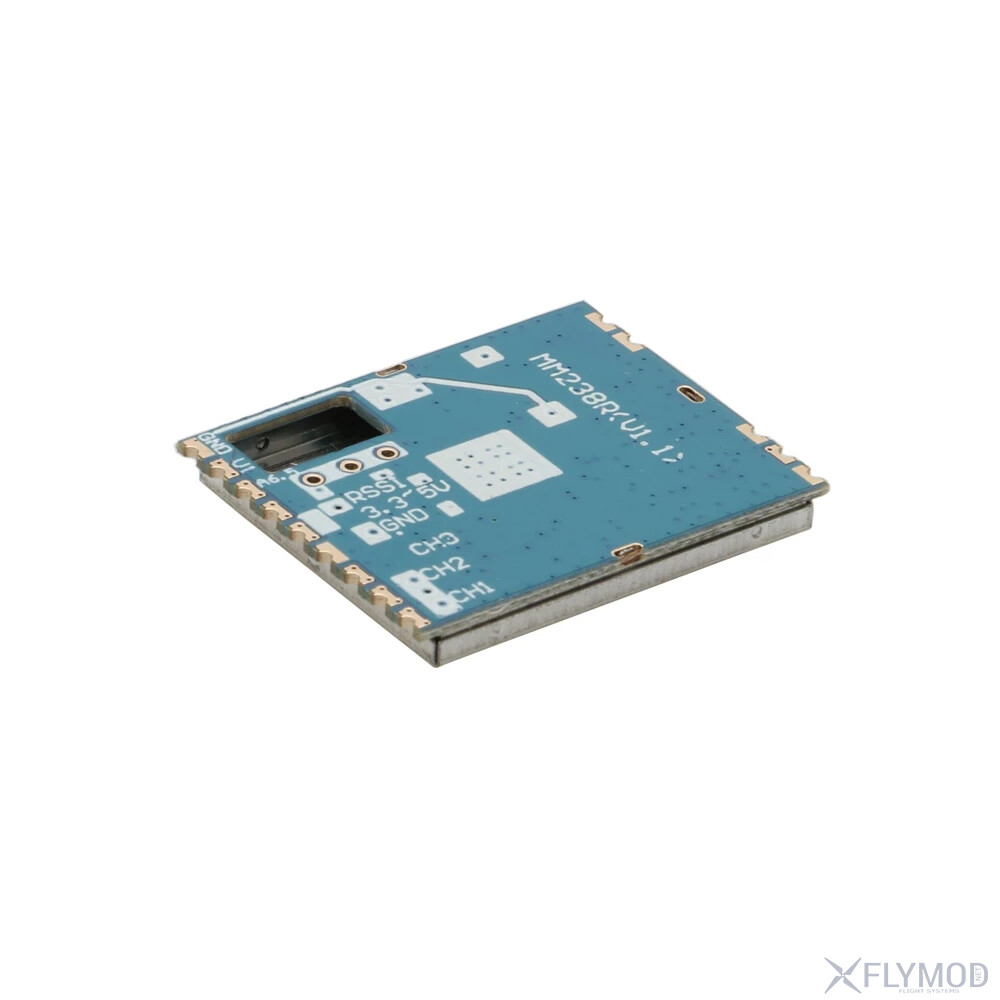

Відеоприймач Skyzone 5.8G MM238R V1.1 є модернізованою версією RX5808, оснащеною подвійним фільтром замість одного, що підвищує стабільність роботи. Приймач працює у діапазоні 4990-5945MHz, забезпечуючи чутливість прийому до -90dBm та точність частоти гетеродина ±100kHz. Система демодуляції FM/PLL дозволяє досягти стабільної передачі сигналу з низьким рівнем спотворень. Вихід відеосигналу має імпеданс 75Ω і рівень 1V p-p з частотним діапазоном 50Hz–6MHz. Співвідношення сигнал/шум не менше 38dB гарантує якісне відтворення відео. Модуль працює від живлення 3.3–5.0V при споживанні струму до 220mA та має компактні розміри 28*23*3мм.
Особливості
Працює в діапазоні 4990-5945MHz з чутливістю прийому до -90dBm, що забезпечує стабільний сигнал
Використовує систему демодуляції FM/PLL-керуванням гетеродином для високої точності частоти (±100kHz)
Має вихід відеосигналу з імпедансом 75Ω та рівнем 1V p-p, підтримуючи частотний діапазон 50Hz–6MHz
Співвідношення сигнал/шум становить не менше 38dB, що покращує якість відтворення відео
Робоча напруга живлення становить 3.3–5.0V при максимальному споживанні струму 220mA
Характеристики
Тип: без функції звуку
Живлення: +3.3~5.0V
Споживання струму: 220mA, Max
Діапазон частот: 4990-5945MHz
Коефіцієнт стоячої хвилі напруги: 2:1
Система демодуляції: FM/PLL
Частота IF: 480MHz
Вхідний імпеданс ANT: 50Ω, Typ
Стабілізація частоти гетеродина: ±100kHz
Точність частоти гетеродина: ±100kHz
Керування гетеродином: PLL
Витік вхідного гетеродина: -55dBm
Чутливість прийому: -90dBm
Діапазон вхідного рівня: -90dBm~+5dBm
Робоча температура: -10~+65℃
Температура зберігання: -30~+85℃
Робоча вологість: 85% відносної вологості

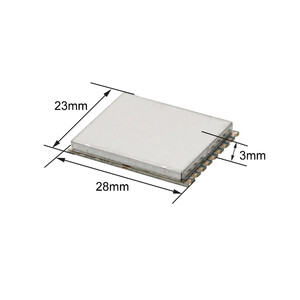

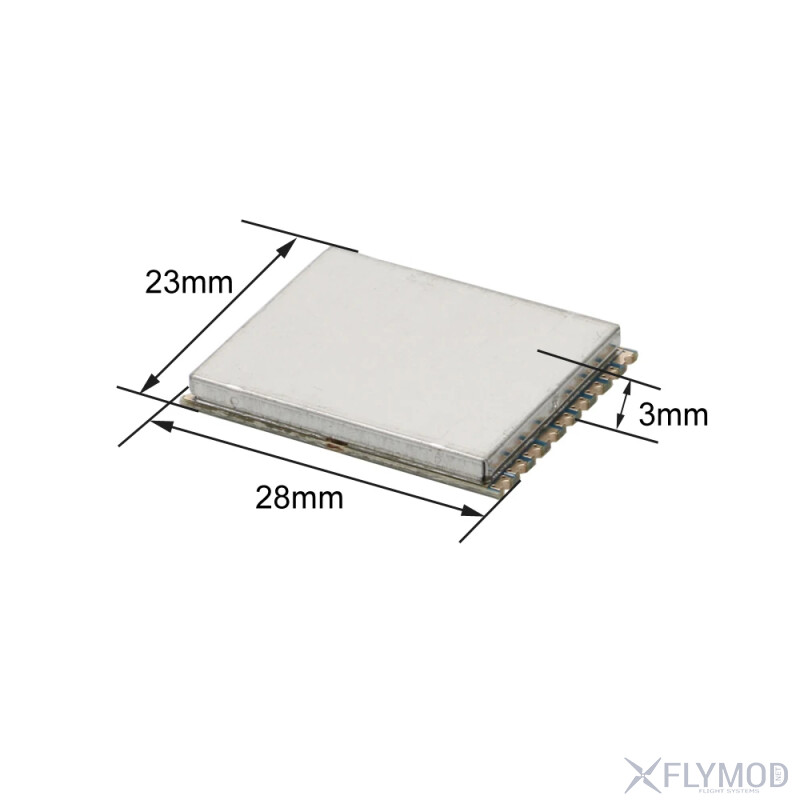

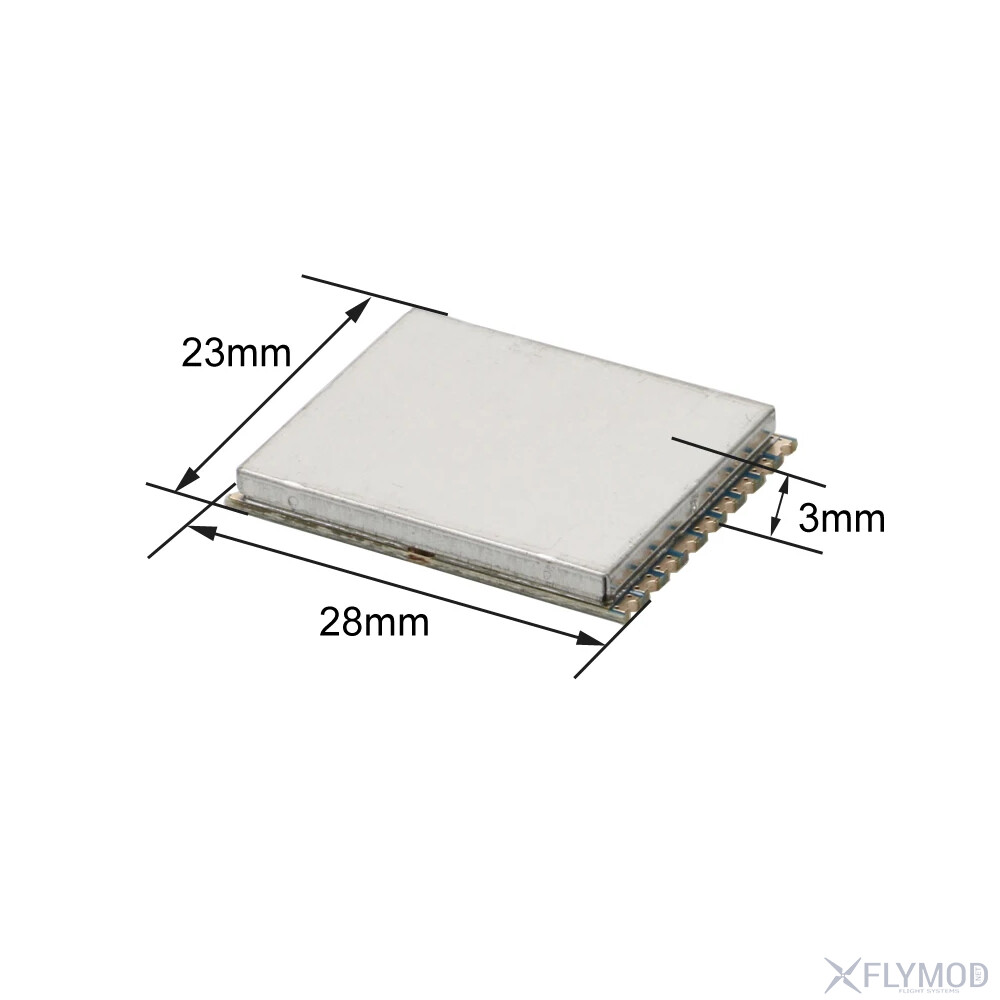

Розмір: 28*23*3мм
Відеохарактеристики
Імпеданс відеовиходу: 75Ω, Typ
Рівень відеовиходу: 1±0.2V p-p
Полярність відео: негативна
Частотна характеристика відео: ±5dB, Max 50Hz~6MHz
Диференціальне підсилення: ±5%, Max
Диференціальна фаза: ±5 Deg., Max
Широкосмуговий коефіцієнт IF 3dB: 16.5MHz
Співвідношення сигнал/шум: мін. 38dB
Вихідна напруга RSSI (-30dBm~ -90dBm): 0.7~2.2V
Комплектація
1 х відеоприймач Skyzone 5.8G MM238R V1.1 VRX

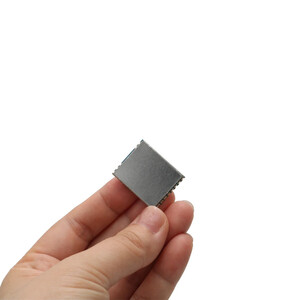

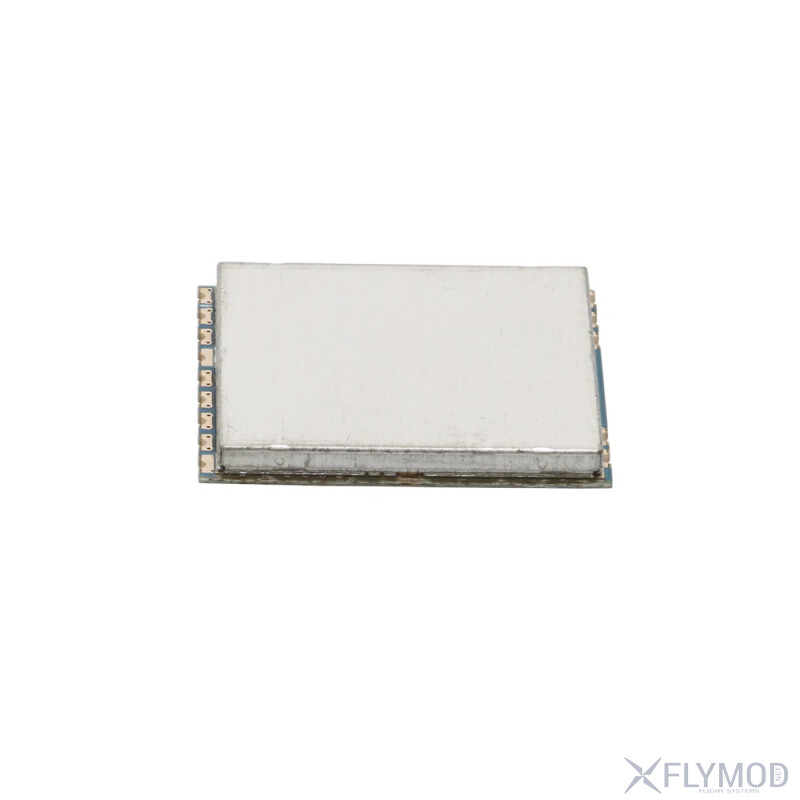

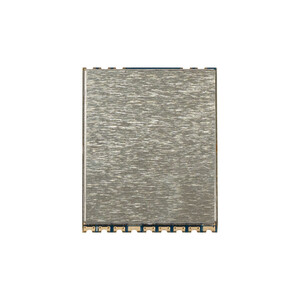

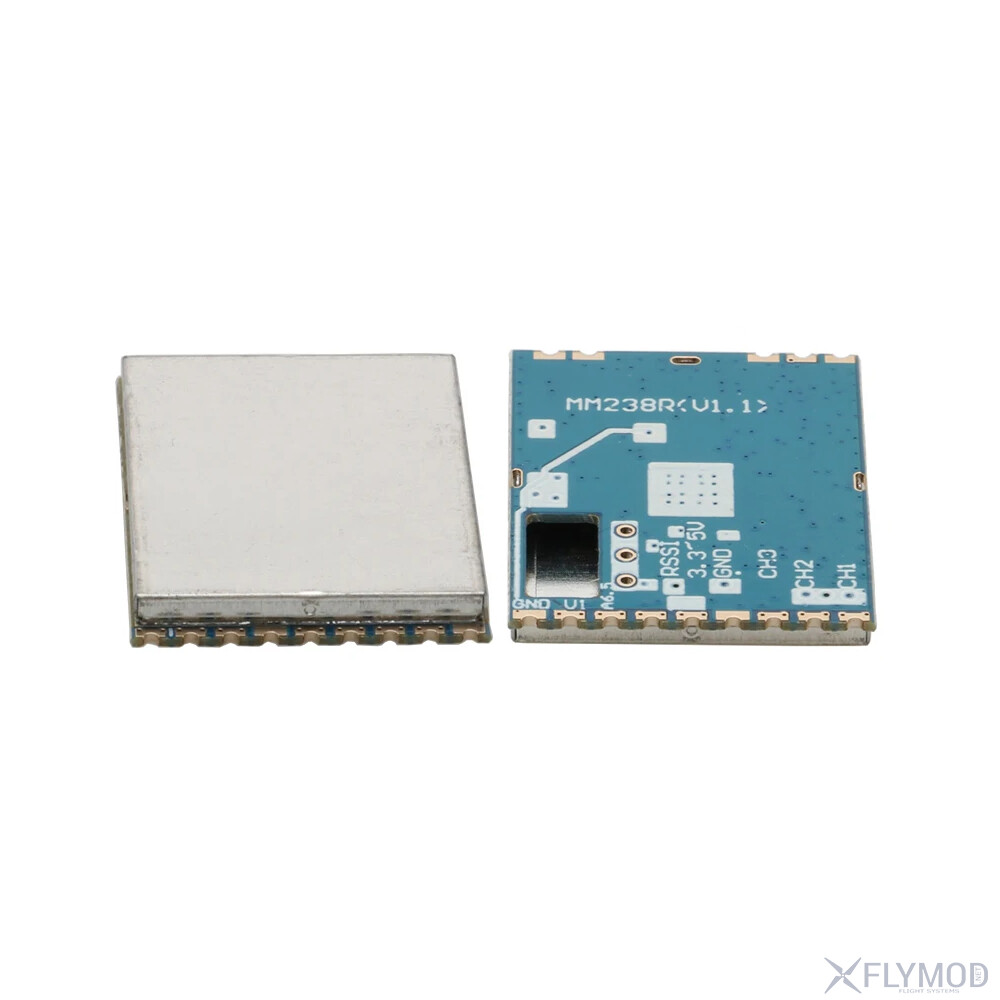

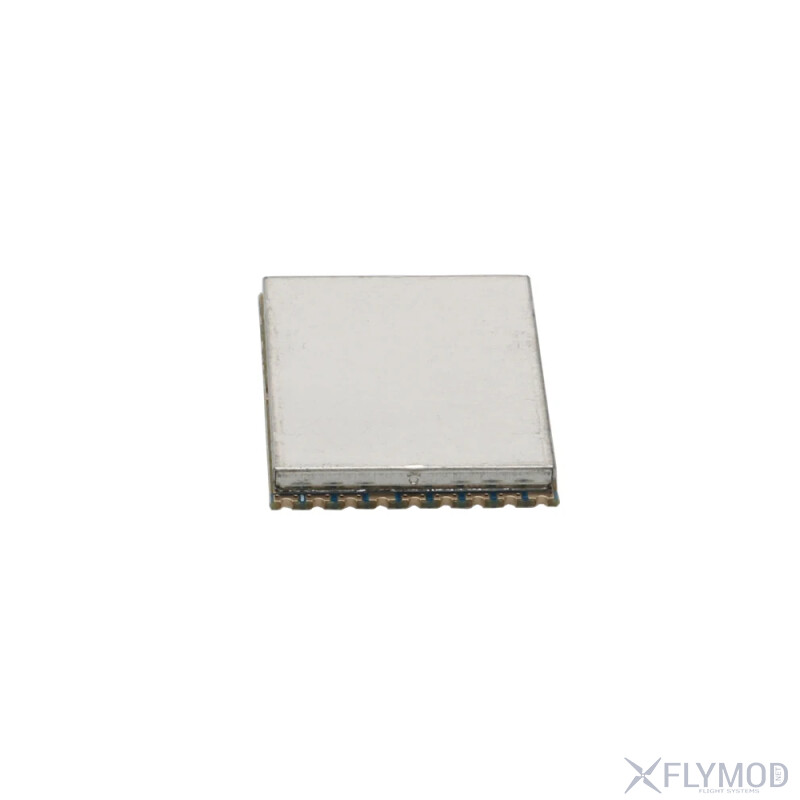

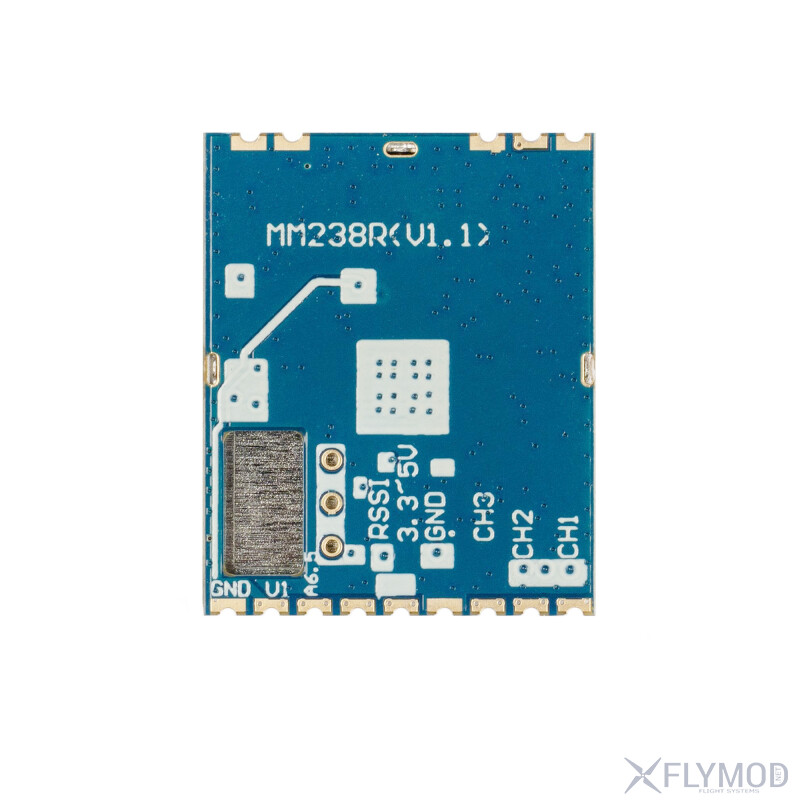

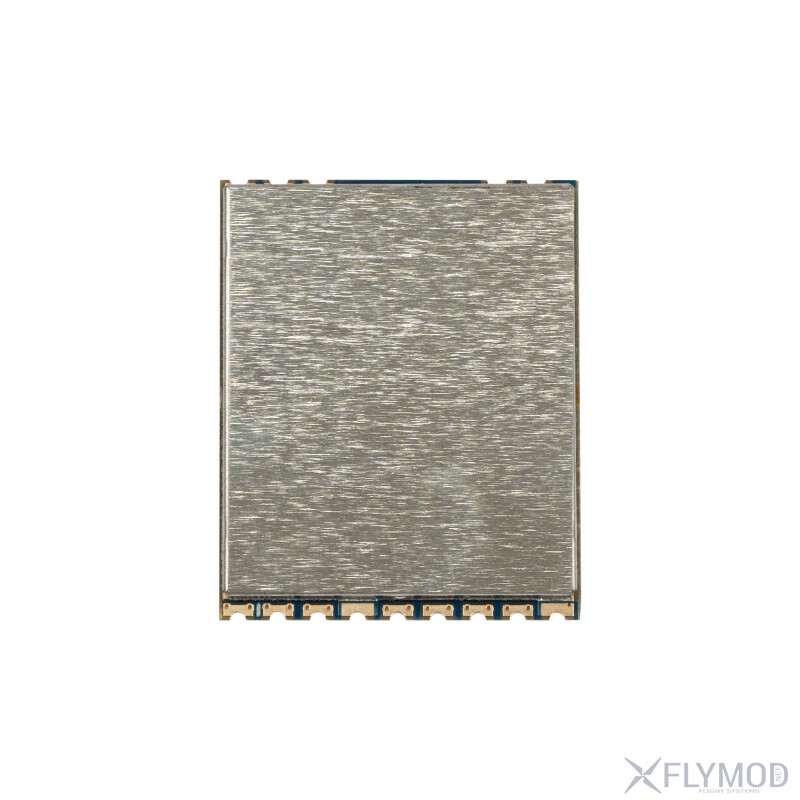

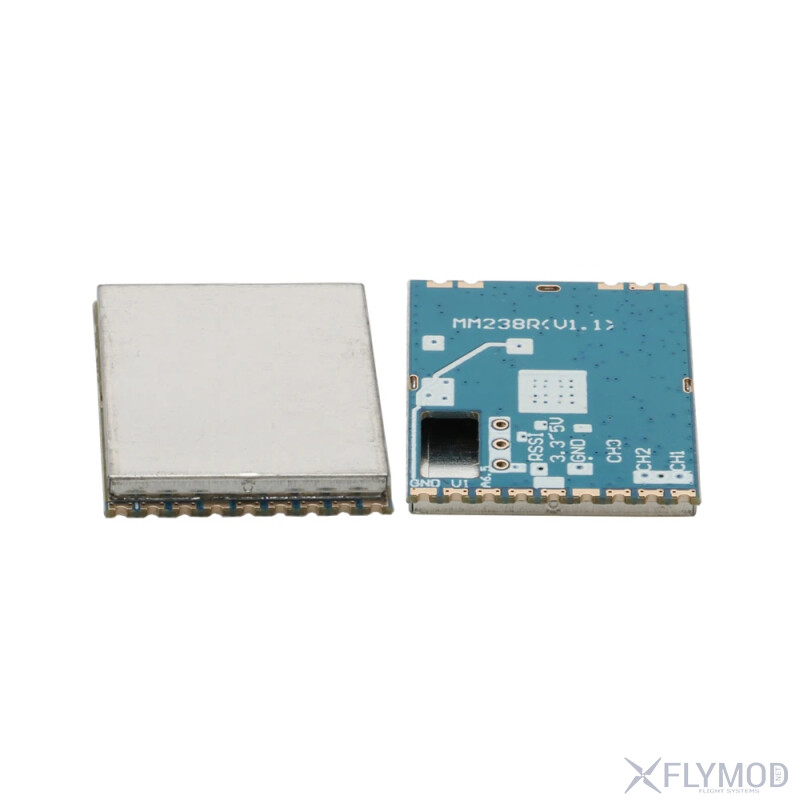

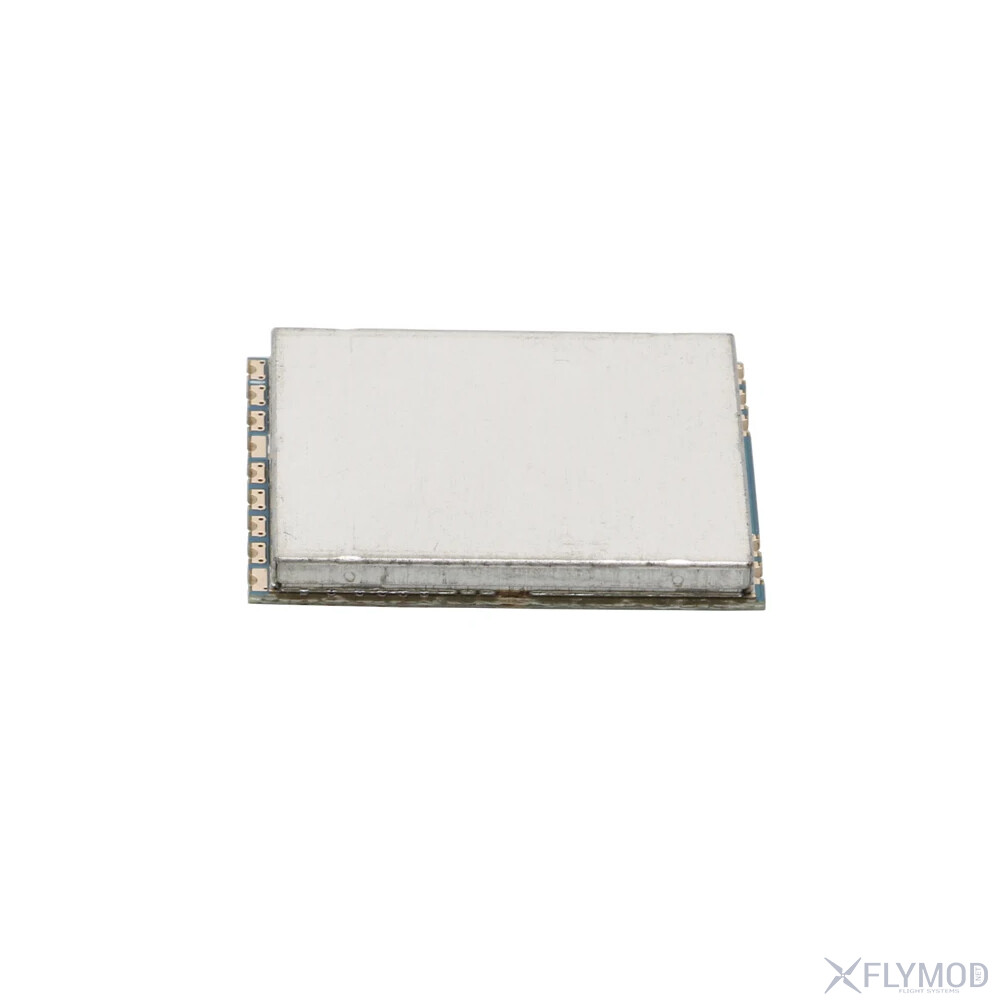

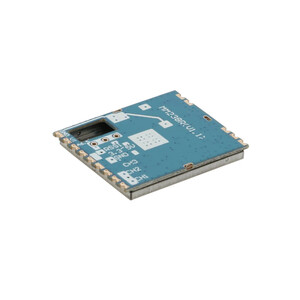

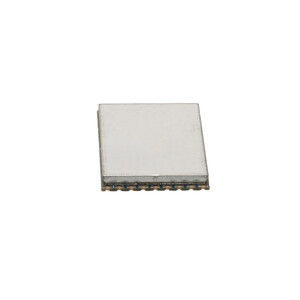

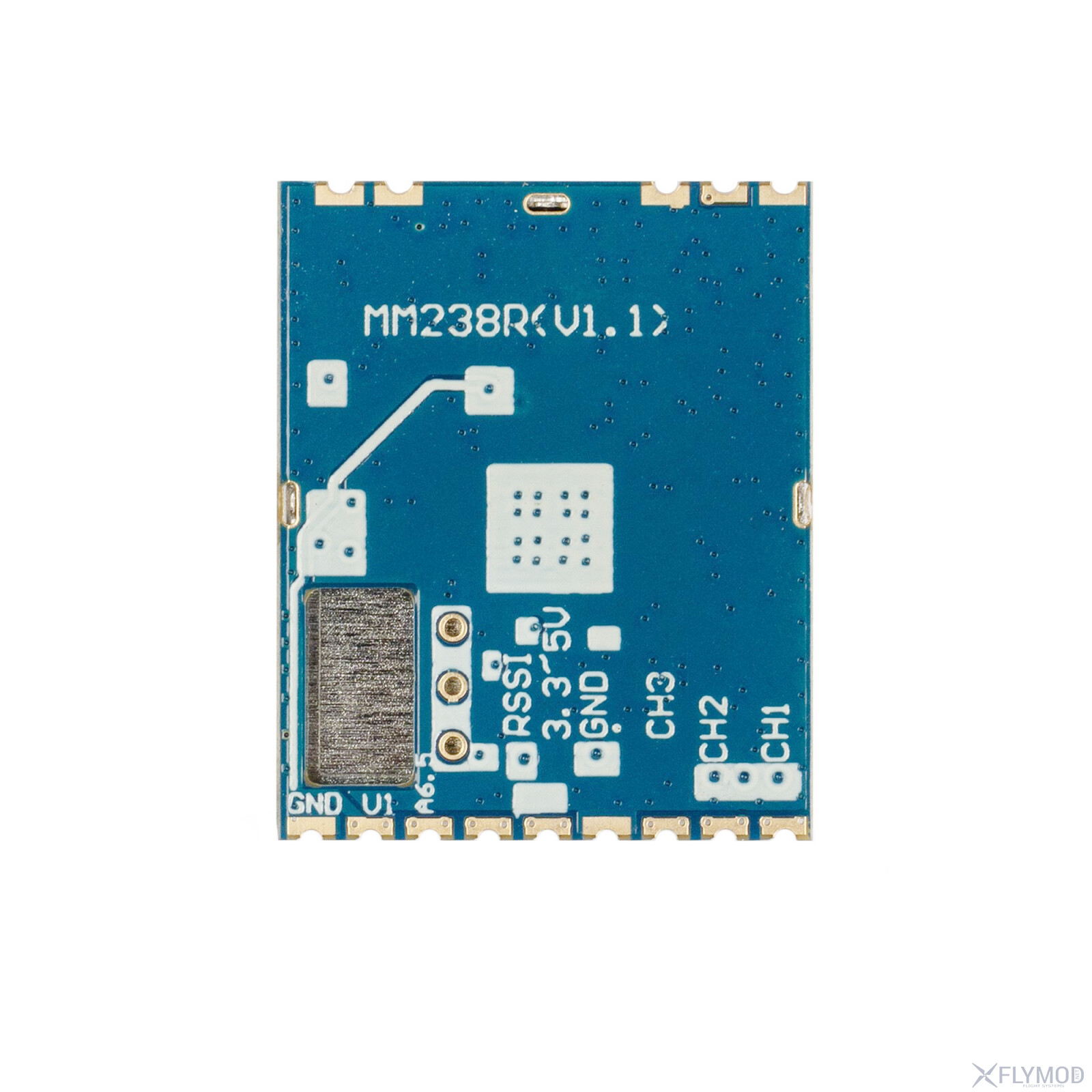

Фото
