Польотний контролер All-in-One NTXF7 сконструйований на основі процесора STM32F722 і гіроскопа ICM20689. Включає в себе плату розводки живлення з датчиком струму і виходами BEC на 5V, 3.3V, 48-канальний відеопередавач з перемикається потужністю від 25 до 600mW.
Контролер має виходи для живлення світлодіодних модулів, зовнішнього буззера. Кнопка POW відповідає за перемикання потужності відеопередавача. Кнопка FR відповідає за перемикання каналів відеопередавача.
Працює з такими протоколами приймачів - PPM, SBUS, IBUS, DSM2, DSMX. Підключення здійснюється на доріжку RX2.
Особливості
Використання сучасного продуктивного процесора F7 з частотою оновлення до 32K
Вбудована плата розводки живлення з двосторонніми доріжками
Два BEC на 5V і один на 3.3V
Сумісність з усіма сучасними регуляторами швидкості
Вбудоване OSD, за допомогою якого з пульта радіокерування можна керувати параметрами відеопередачі та налаштуваннями контролера, такими як PID та ін.
Вбудований датчик струму
Характеристики
Процесор: STM32F722RET6
Гіроскоп: ICM20689
Барометр: BMP280
Використовувана прошивка: MATEKF722 Target
Вхідна напруга: 2-6S LiPo
Протокол приймача: PPM, SBUS, IBUS, DSM2 / DSMX
Відеопередавач: 48-канальний
Потужність відеопередавача: 25/100/200/400/600mW
Відстань між отворами: 30.5 х 30.5 мм
Розміри: 41 x 51 мм
Вага: 13.5 г

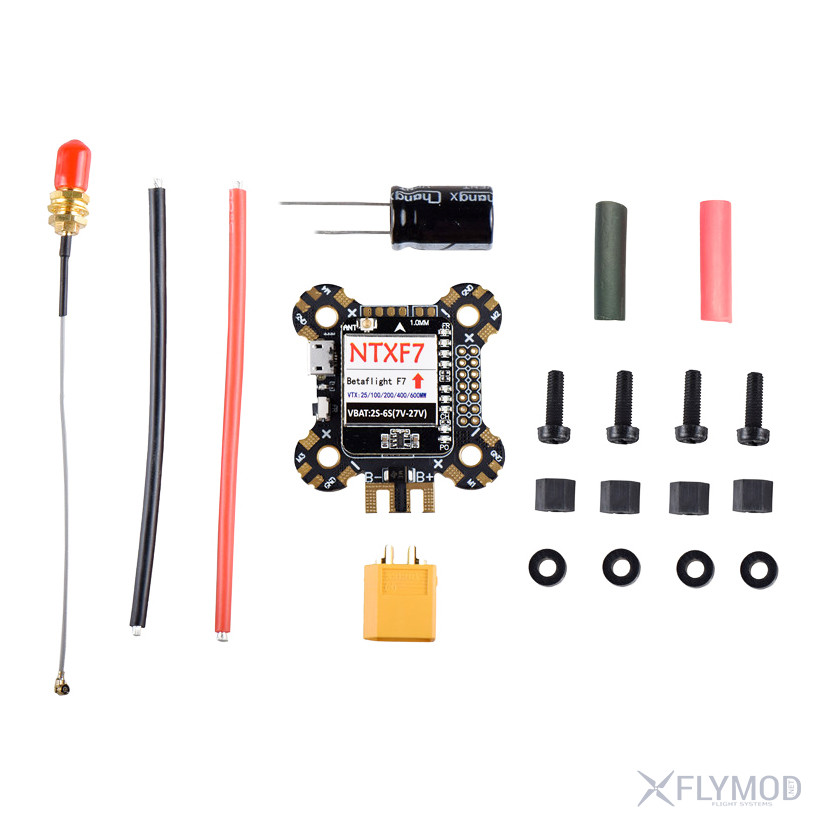

Комплектація
1 х контролер NTXF7
1 х набір проставок
2 х дроти
2 х термоусадка
1 х конектор XT60
1 х конектор U.FL - SMA
1 х конденсатор
Фото
