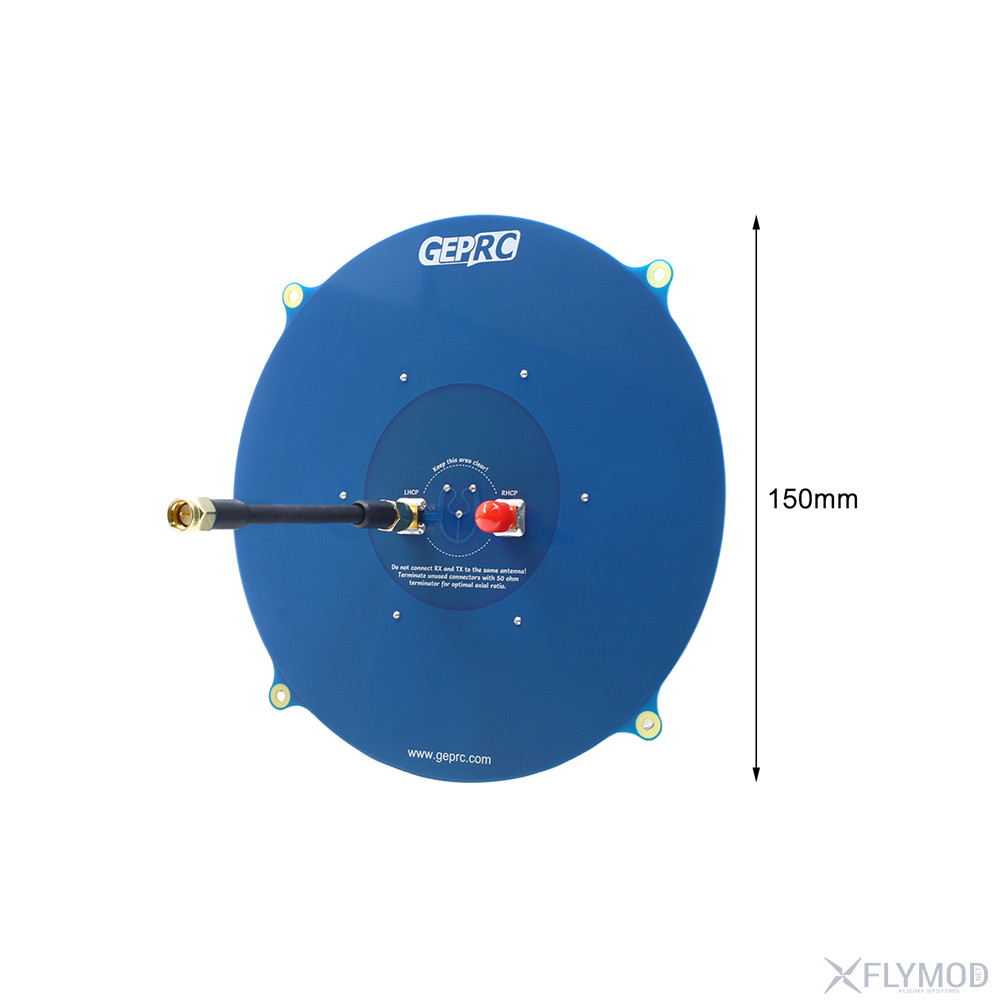

Антена з круговою поляризацією GEPRC Triple Feed Patch Array-1

Огляди та обговорення

•
  troll12 Июл 2019, 10:47

  Антена - супер!
  15км з передавачем 600 мв - нема проблем. Чітке зображення.
  Тільки треба точно наводити.

  2
•
  17771andre10 Окт 2019, 21:40

  Здравствуйте, подскажите пожалуйста, та заглушка, которая идет в комплекте, она рабочая? Попробую объяснить... Например, я покупал заглушку для младшего патча Triple feed, там виден штырь, который входит в гнездо, а в той заглушке, которая идет в комплекте со старшим патчем Triple feed, такого штыря нет... и как не особо одаренный в знаниях электроники, я засомневался в его работоспособности. Подскажите пожалуйста, знающие люди, докупать ли заглушку или нет? Спасибо! Приложил фото верхняя заглушка комплектная с патчем, а нижняя покупная.

  •

  1
•
  flewerty10 Окт 2019, 21:48

  17771andre, Заглушка всего лишь должна давать сопротивление в 50ом между землей и центральным пином (сигналом). Можете проверить заглушку тестером в режиме замера сопротивления, если там есть 50 ом между контактами гайки и там где касается центральный пин, значит он рабочий и глушит выход на 50ом. Можете вообще отпаять лишний разьем и впаять резистор любой на 50ом между пином и землей на самом текстолите.

  0
•
  17771andre11 Окт 2019, 08:47

  Игорь Олишевский, Спасибо за ответ. В общем замерял я сопротивление комплектной заглушки, и оно равно почти нулю, т.е. она получается, как экран, а не сопротивление. Так что, для будущих покупателей на заметку, либо покупайте вместе с патчем дополнительную 50 Ом заглушку, либо делайте, как описал Игорь.

  2
•
  troll23 Окт 2019, 15:39

  Вітаю.
  Нещодавно пролетів 19.5 і назад з цьою антеною.
  600 мВт відко передавач

  4
•
  flewerty23 Окт 2019, 15:41

  troll, спасибо за отзыв, отличные результаты!

  0
•
  mamburu23123 Июн 2021, 09:11

  flewerty, Не путайте волновое сопротивление и активное. Заглушка рассчитана под эту антену и никаких резисторов паять не нужно

  0
•
  flewerty23 Июн 2021, 09:31

  mamburu231, Зачем тогда разработчик данной антенны пишет о использовании терминатора на 50ом на неиспользуемом выводе?
  Так же рекомендации про СМД резистор 50ом напрямую запаянный давал Мартин у себя в комментариях к вопросам.
  https://www.maartenbaert.be/quadcopters/antennas/triple-feed-patch-antenna/#comment_1295

  1
•
  mamburu23123 Июн 2021, 14:55

  flewerty, А кто такой Мартин? Обычно указывается именно волновое сопротивление. Я официальное описание не смотрел, может там указано,что нужен именно резистор.

  0
•
  mamburu23123 Июн 2021, 15:39

  flewerty, Прочитал. Действительно можно обойтись резистором 50 Ом.

  0
•
  flewerty23 Июн 2021, 15:41

  mamburu231, Разработчик данного опен-сорс проекта -Triple Feed Patch
