Мікро LC фільтр FlyMod для придушення пульсацій живлення

Вартість:126 грнЦіна в USD:2.99
Архівний товар

Цей товар більше не постачається

Опис

Фільтр придушення пульсацій живлення виробництва Flymod, який можна під'єднати до схеми квадрокоптера та усунути перешкоди живлення з відеосигналу. У комплектацію входить один фільтр і одна трубка термоусадки під розмір фільтра для захисту фільтра після пайки.

Особливості

Характеристики

Комплектація

Приклад роботи LC фільтра на відео

Схема підключення LC-фільтра в разі живлення FPV від батареї безпосередньо:

LC фильтр подавления пульсаций питания. Flymod hidden

Схема підключення LC-фільтра при живленні FPV від PDB:

LC фильтр подавления пульсаций питания. Flymod hidden

Схема підключення LC-фільтра при живленні високовольтної FPV системи від контролера/регулятора 4-в-1/PDB, коли є тільки BEC 5V:

LC фильтр подавления пульсаций питания. Flymod hidden

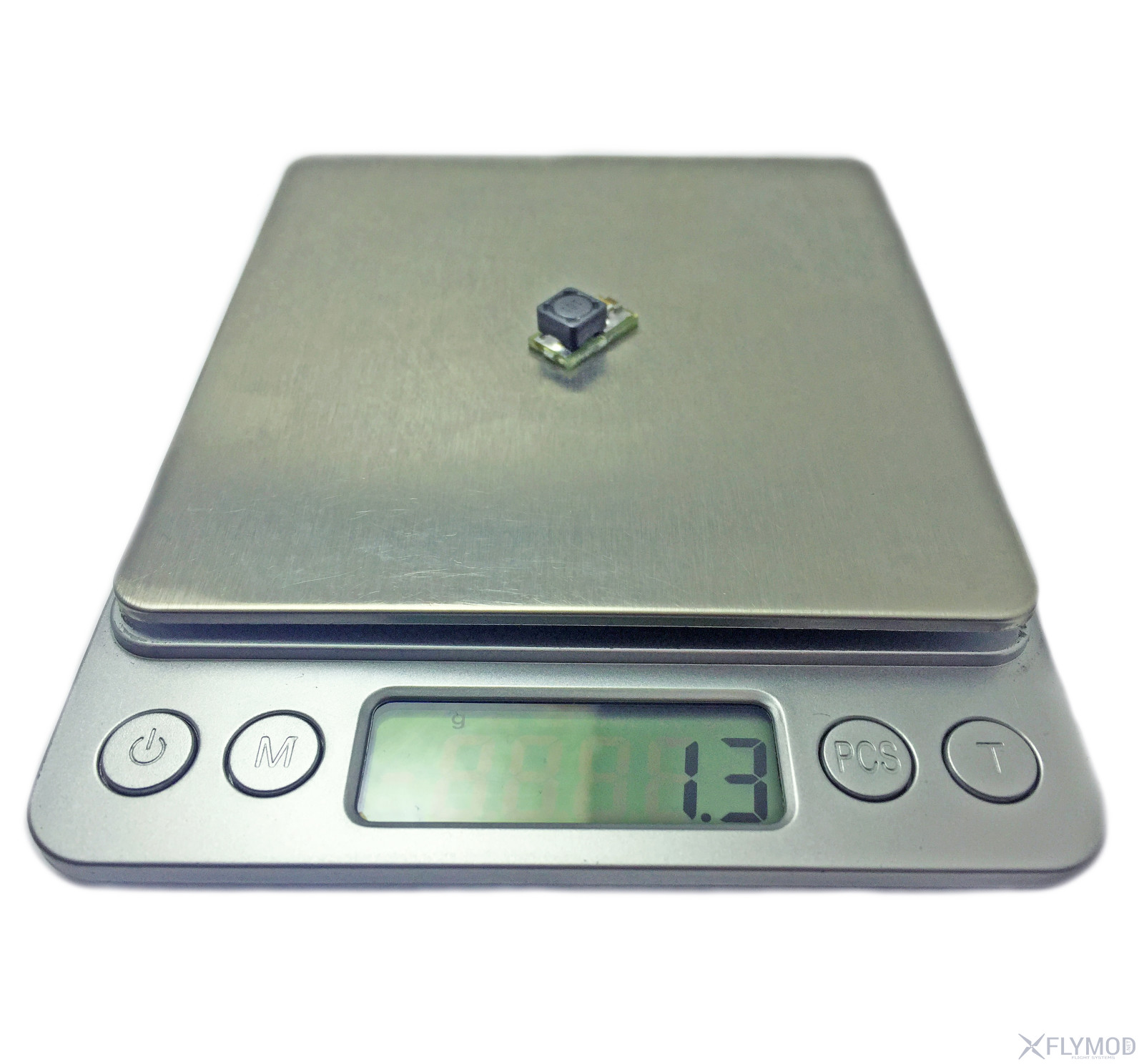

Фото

flymod фильтр помех плата микросхема interference filter пульсации пульсаций подавление микро lc filter tdkLC фильтр подавления пульсаций FlymodLC фильтр подавления пульсаций FlymodLC фильтр подавления пульсаций питания  FlymodLC фильтр подавления пульсаций питания  Flymodflymod фильтр помех плата микросхема interference filter пульсации пульсаций подавление микро lc filter

Теги: flymod

Огляди та обговорення

  • amator25 Июл 2017, 22:47
    Вот это действительно настоящий классический LC-фильтр из пассивных элементов!

    А вот этот дивайс - https://flymod.net/item/lc_power_filter_2a , который тоже обозвали LC-фильтром - не пойми что, поскольку там есть микросхема, и тогда это нечто большее, чем LC-фильтр.
    Но поскольку вы не удосужились ответить на мой вопрос по нему, брать это "непойми что" соответственно не стал.

    А этот настоящий LC-фильтр стоит взять, в хозяйстве всегда пригодится. Беру.

    Заодно два вопроса:
    1. Один из SMD-элементов, как следует из вашего описания, это конденсатор на 200 мкФ.
    А второй это что?
    2. Какое падение напряжения на фильтре при токе 0.6 А?
  • g40a26 Июл 2017, 10:23
    Второй конденсатор 1,0 мкФ, падение напряжение не большое, около 0,1 В.

    На том старом фильтре тот элемент похож на ключ для защит от переполюсовки.
  • Олег Яковенко27 Июл 2017, 16:39
    видео стало без помех при газе, отличная штука!
  • armor16 Авг 2017, 11:40
    Вещь маленькая и нужная, есть ли возможнось через нее подключать 5 вольтовые передатчики, у меня она заработала только после врезки перед 5в бэком, схемка то не сложная, может есть ее вариации на 5в (с его габаритами можно прям так и оставить висеть на проводах в термоусадке между пдб и передатчиком).
  • g40a16 Авг 2017, 11:48
    armor, Этот фильтр работает от нуля вольт, просто максимальный ток который он фильтрует 0,6 А и этого тока какраз хватает на высоковольтную FPV систему, от 5В таже система будет потреблять ток в разы больше чем от 12-16 В. Меряете потребляемый ток в робочем состоянии, если в суме потребление не больше 0,6 А то ставте куда хотите, только входное напряжение должно быть не выше указаного в описании.
  • Вячеслав Мороз9 Сен 2017, 12:39
    Проработал минут 10 и закоротил, был подключен к 12 вольтовому выводу pdb. Минус pdb и сам фильтр, хорошо что передачик остался жив.
  • flewerty10 Сен 2017, 22:21
    Вячеслав Мороз, Отпишите в сервис, опишите при каких условиях это произошло, желательно с фотографией, на них есть гарантия, если это действительно было дело в фильтре - поменяем.
  • kiev19 Окт 2017, 20:27
    Поставил.На прогазовках в руках-отлично.В полете по прежнему полосы.Мозг уже кипит
  • g40a19 Окт 2017, 21:05
    kiev, Вероятней всего проблемы из-за неправильной разводки, пишите в сервис с подробными фотографиями что , куда и как подключали.
  • Александр РАдько18 Ноя 2017, 17:01
    Подключил на 5v бек всё работает просто шикарно !! не ожидал что будет такой хороший результат
  • vladz17 Фев 2018, 01:27
    Если vtx подключен к 4s батарее через понижающий преобразователь напряжения по какой схеме нужно подключать данный фильтр?
  • tushkan4ik26 Мар 2018, 22:09
    Может что то не так учтанавливаю но/ пробывал на прямую от батареи 4с шум есть, пробую через бэк 5в и 10 в тоже самое шум. По полосам горизонтальным полосам не скажу но вот когда армиш что с фильтром что без, одинаково. Полключаю по схеме( ну там промазать очень сложно) Может я дурак или лыжи не едут...
  • g40a26 Мар 2018, 22:21
    tushkan4ik, Ну так хоть на словах бы написали что, как и куда конкретно подключено каждый провод, вероятней всего где-то бока с землей.
  • tushkan4ik27 Мар 2018, 08:05
    На словах все как на схемах, минус общий, плюс через фильтр ( земля припаяна к фильтру от него идет уже на передатчик) . Стоит кондер на 1000 мкФ на общем питании ( может этот важно)
  • g40a27 Мар 2018, 09:52
    tushkan4ik, и все таки вы ничего не расказали полезного, кроме передатчика еще есть камера и осд, про минус ничего не сказано куда он припаян, плюсы можно брать откуда угодно а вот минус только с одного места)) На платах с осд не просто так отдельно выводят сигнальную землю. Ну и вообще нужно самостоятельно розделять земли даже если есть только камера и передатчик.
  • tushkan4ik27 Мар 2018, 11:54
    Контроллер Matek F405 со встроенным OSD, пдб Matek FCHUB-6S c датчиком тока 184A и двойным BEC на 5V и 10V подключены через шлейф, питание на камеру и видео передатчик с ПДБхи беру 10 в, фильт на передатчик между пдб и передатчиком, минус на пдб (G) . я так понимаю что нужно минус тянуть с полетника который VTX туда же цеплять и минус камеры?
  • g40a27 Мар 2018, 12:58
    tushkan4ik, Все минусы в фпв паяются на землю рядом с осд и никак иначе, плюсы куда угодно.
  • tushkan4ik27 Мар 2018, 17:38
    Спасибо, исправлю)
  • tushkan4ik22 Апр 2018, 22:44
    Проблему шума решил-
    1. замена видео передатчика ( AKK FX3)
    2. Фильтр впаял между выходом питания на камеру(+5) с AKK FX3 и земля от осд общая.
    Побывал без фильтра, - при высоком газе проявляется шум и проскакивают полосы (но не так критично как на старом видео передатчике), после установки фильтра шум и полосы пропали
    Итог - зачетный девайс!
  • adviser5 Окт 2018, 13:14
    чет как то дорого 3 бакса за 3 пасивных элемента
  • g40a5 Окт 2018, 13:18
    adviser, вы всегда можете сделать сами аналогичный девайс забесплатно :)
  • flewerty5 Окт 2018, 13:23
    adviser, Посмотрите стоимость пассивного элемента 220uF от TDK в таком размере,
  • tra4er5 Ноя 2018, 09:56
    Работает!
    Делал по последней схеме.
    https://prnt.sc/lei7dh
  • viktorfpv10 Янв 2019, 18:27
    Прикупил один на пробу. Мало взял )
  • Максим Дончик31 Май 2019, 10:59
    А на 5-6s есть фильтра такие!? или подобные...
  • Григорий Кузнецов5 Июн 2019, 21:18
    Здравствуйте, когда будет в наличии?
  • ataman_ua7 Июн 2019, 19:01
    Начал борьбу с помехами на видео картинке. Запитал камеру с передатчиком через такой фильтр добавил на выход фильтра еще электролитик 470мкфх25В Ситуация с чистотой видео заметно лучше стала но не доконца. До полгаза видео чистое от полгаза и дальше прут помехи. Я для понимания ситуации запитал камеру с передатчиком от лабораторного блока питания и ситуация не изменилась. Так же от пол газа и выше прут помехи. Тоесть источникпомех вовсе не батарея квадракоптера на которой есть шумы от моторов с регуляторами. Как быть ? Где искатть проблему ?
  • ataman_ua10 Июн 2019, 10:46
    Источник помех онаружен. Отсоеденил передатчик от корпуса квадракоптера и все заработало нормально.
    Фильтр подключил двумя свитіми МГТФ проводами прямо на контакты на плате куда приходит батарея.
    на плате фильтра общий контакт для входа и выхода ( земля) припаял два провода один пошел в скрутку с входным на батарею другой в скрутку с выходным к нагрузке. И добавил электролит на выход фильтра 470х25В с ниским ESR
    Для платы передатчика прийдется делать изолятор от корпуса.
  • 2904_vk23 Июн 2019, 17:08
    Александр РАдько, День добрый, Александр! У меня батарея 4S, есть только Бек на 5V., передатчик - 5V., камера 5-40V. Камера питается от видео передатчика - 5V. Есть "волны" на экране. Подскажите, плз., как Вы включили этот фильтр . Спасибо!
  • gogoshvili10 Июл 2019, 18:32
    Когда в наличии будет?
  • it_was9 Апр 2021, 12:01
    gogoshvili, будет новая партия в мае
