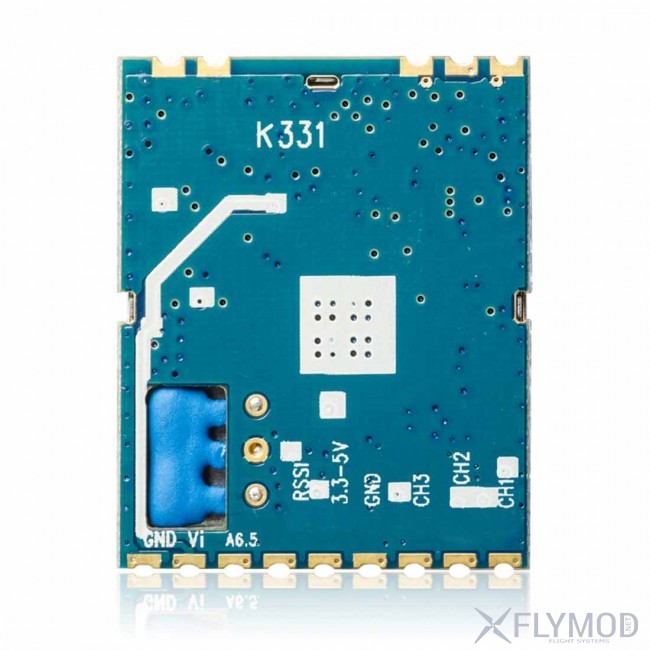

Универсальный видео приёмный модуль AKK K331 с частотой 5.8G. На основе данного приёмного модуля вы легко сможете сделать или заменить видеоприёмник для монитора или видео очков.
Характеристики
RF характеристики
Диапазон частот приема： 5645 ~ 5945MHz
Коэффициент стоячей волны по напряжению： 2:1
Система демодуляции： FM / PLL
Промежуточная частота： 480MHz
Входное сопротивление антенны： 50 Ом
Стабилизация частоты гетеродина： ±100kHz
Точность частоты гетеродина： ±100kHz
Управление гетеродином： PLL (ФАПЧ)
Входная утечка гетеродина ： -55dBm
Чувствительность приёма: -93dBm
Диапазон входного уровня： -93dBm ~ + 5dBm
Источник питания： + 3.3 ~ 5.0V
Потребляемый ток： макс. 200mA
Видео характеристики
Сопротивление видеовыхода： 75 Ом
Уровень видеовыхода： 1Vp-p
Полярность видео： отрицательная
Частота видеосигнала: ±5 dB, Max. 50Hz ~ 6MHz
Дифференциальное усиление: макс. ± 5%
Дифференциальная фаза： макс. ± 5 градусов
3Db IF широкополосный: 16.5MHz
Отношение сигнал / шум： мин. 38dB
Аудио характеристики
Сопротивление аудиовыхода: 2KΩ
Уровень аудиовыхода： 1 ± 0.2Vp-p
Диапазон частот аудиовыхода： 100Hz ~ 20kHz
Аудио носитель： 6.5MHz (AL)
Точность аудиосигнала： ± 30kHz
Отношение сигнал / шум (50Hz ~ 15kHz): мин. 50dB
THD： (50Hz ~ 15kHz, 3 Vp-p): макс. 1.5%
Напряжение аудиовхода： 1.0Vp-p, 1KHz
Фотографии
