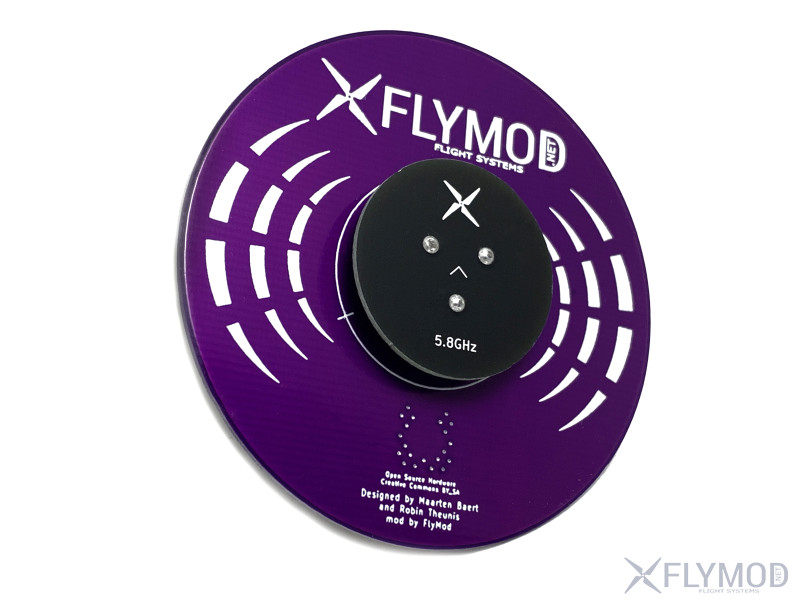

Направленная патч антенна с круговой поляризацией FlyMod Triple Feed Patch, сделанная на основе открытого проекта бельгийских инженеров Maarten Baert и Robin Theunis, и модифицированная командой FlyMod.
Не смотря на внесённые изменения, антенна соответствует всем параметрам оригинального проекта, так как некоторые производители нарушают технологию расстояния между пластинами, что влияет на дальность приёма.
Основные особенности
Хорошая эффективность излучения
Хорошее осевое отношение (не только прямо перпендикулярно патчу, но также и вне центра)
Центральная частота может немного изменяться между партиями в результате изменения диэлектрической проницаемости FR4. Кроме того, не все марки FR4 имеют одинаковую диэлектрическую проницаемость. Частотные сдвиги до 100MHz являются нормальными
Изменения от FlyMod
Убраны монтажные отверстия (ушки) для уменьшения размера. Они не влияли на работу антенны и не использовались в FPV
Не требует терминатора заглушки, так как антенна имеет один SMA выход и только встроенную правую (RHCP) поляризацию
Обновлённый дизайн
Характеристики
Частота: 5.5 GHz ± 100 MHz / 4.9 GHz ± 100 MHz
Полоса пропускания: 800 MHz ± 50 MHz
Ширина луча половинной мощности: 55° (горизонтальная и вертикальная)
Поляризация: RHCP / LHCP выбор опции
Усиление: 9.4dBi
Соответствие: S11 < -20dB
VSWR: < 1.22
Осевое отношение: 1.15 (1.21dB)
Комплектация
1 х патч антенна FlyMod Triple Feed Patch
1 х антенный удлинитель с твёрдой ножкой SMA plug to SMA plug
Бренд: FlyModSKU 16787
